UBICACION DE LAS PIEZAS

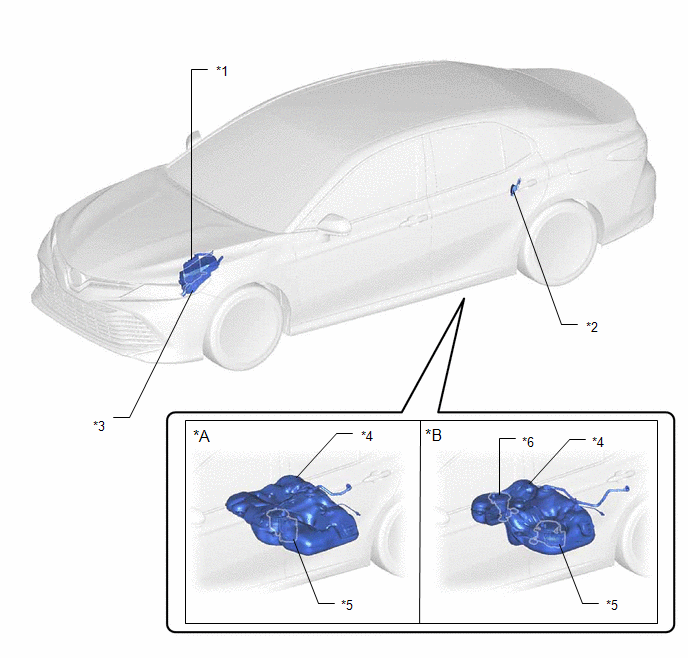

ILUSTRACION
.png)
|
*A | para 2WD |
*B | para AWD |
|
*1 | ECM |
*2 | ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE |
|
*3 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - RELE EFI-MAIN NO. 2 - FUSIBLE EFI-MAIN NO. 2 - RELE IG2 NO. 1 - FUSIBLE INJ - RELE EFI-MAIN NO. 1 |
*4 | CONJUNTO DEL DEPOSITO DE COMBUSTIBLE |
|
*5 | CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR - BOMBA DE COMBUSTIBLE (para presion baja) - CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE - CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
*6 | SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO - CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2 |

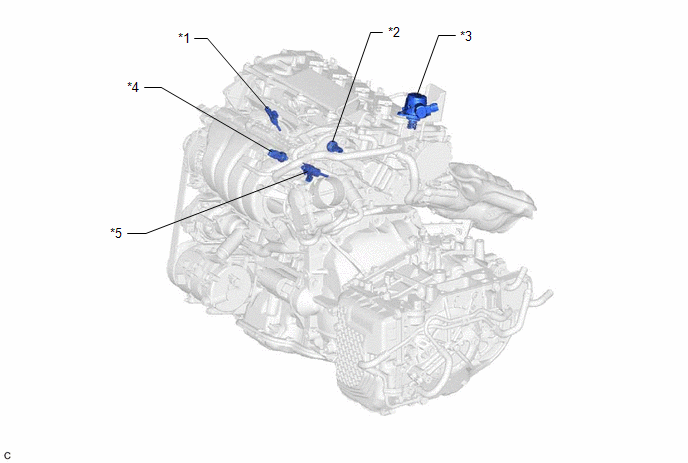

ILUSTRACION
.png)
|
*1 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA |
*2 | SENSOR DE PRESION DEL COMBUSTIBLE (SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR) (para baja presion) |
|
*3 | CONJUNTO DE LA BOMBA DE COMBUSTIBLE (para alta presion) |
*4 | SENSOR DE PRESION DEL COMBUSTIBLE (para alta presion) |
|
*5 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE DIRECTO |
- | - |
