UBICACION DE LAS PIEZAS

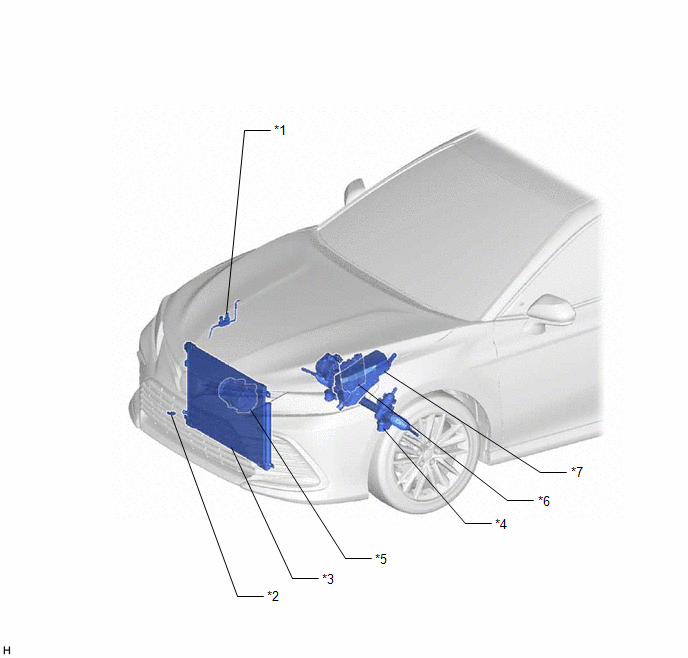

ILUSTRACION
|
*1 | SENSOR DE PRESION DEL AIRE ACONDICIONADO | *2 | CONJUNTO DEL TERMISTOR |
|
*3 | CONJUNTO DEL CONDENSADOR DEL ENFRIADOR |
*4 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCION DE CREMALLERA Y PINON (ECU DE LA SERVODIRECCION) |
|
*5 | CONJUNTO DEL COMPRESOR CON POLEA (SOLENOIDE DEL COMPRESOR) |
*6 | ECM |
|
*7 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE HTR | - |
- |

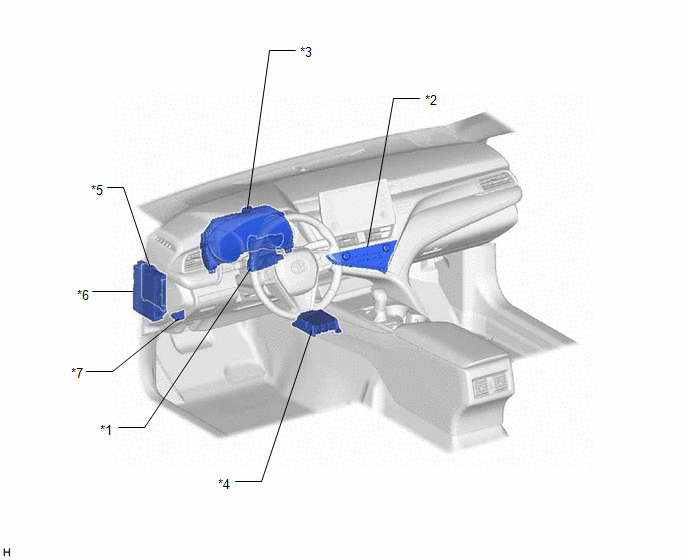

ILUSTRACION
|
*1 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO |
|
*3 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*4 | CONJUNTO DEL SENSOR DEL AIRBAG |
|
*5 | ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-B NO. 2 - FUSIBLE ECU-IG1 NO. 4 |
|
*7 | DLC3 |
- | - |

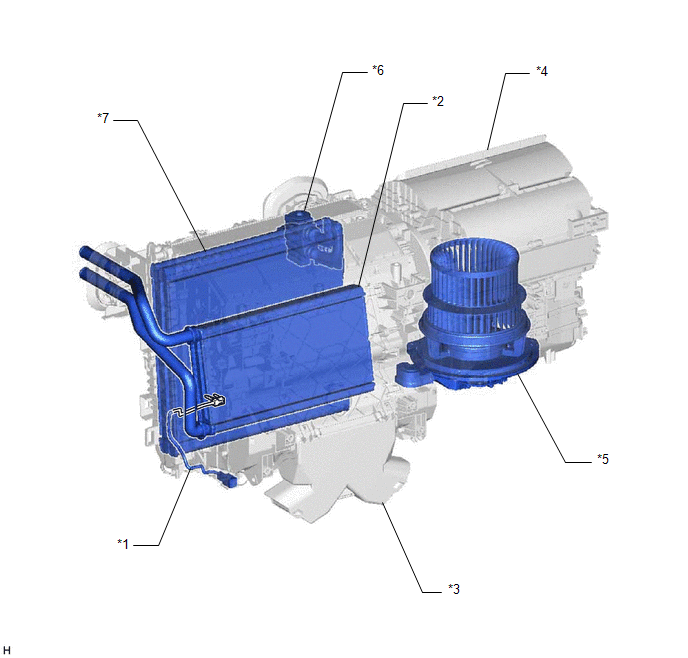

ILUSTRACION
|
*1 | TERMISTOR DEL ENFRIADOR NO. 1 | *2 |
SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE CALEFACCION |
|
*3 | CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO |
*4 | CONJUNTO DEL SOPLADOR |
|
*5 | SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR |
*6 | VALVULA DE EXPANSION DEL ENFRIADOR |
|
*7 | SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1 |
- | - |

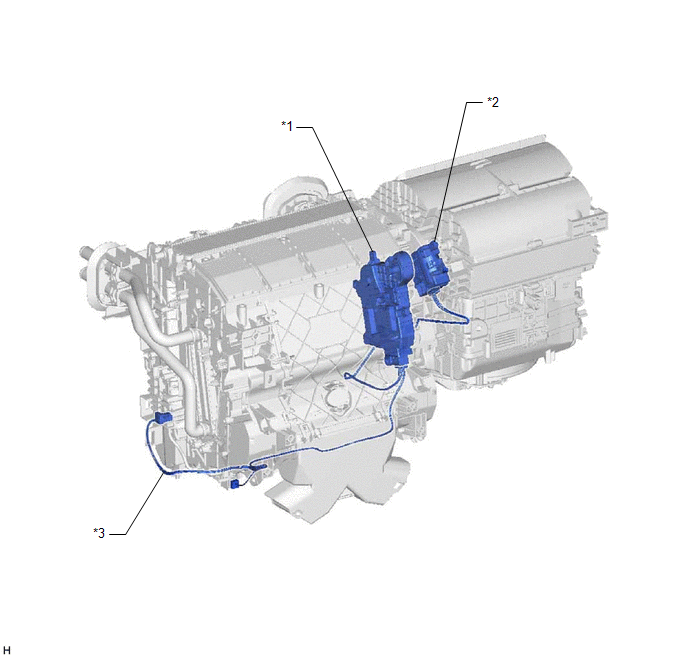

ILUSTRACION
|
*1 | SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 |
*2 | SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1 |
|
*3 | CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
- | - |
