UBICACION DE LAS PIEZAS

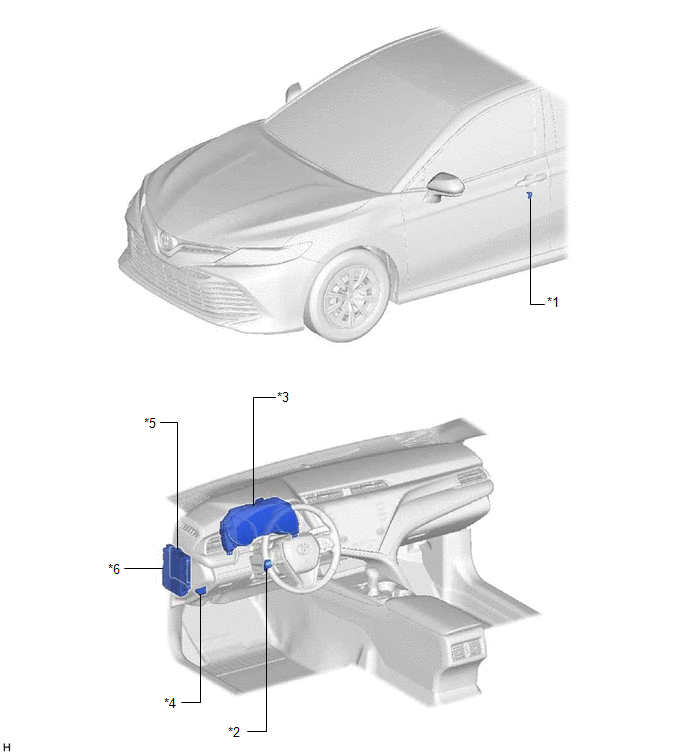

ILUSTRACION
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) | *2 |
CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
*3 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*4 | DLC3 |
|
*5 | ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE ECU-DCC NO. 2 |
PrecauciOn
Diagrama Del SistemaControl del actuador del freno de estacionamiento eléctrico izquierdo (C060B00,C060B11)
DESCRIPCIÓN
No. de DTC Detection Item
Condición de detección de DTC
Área afectada Memoria
Nota C060B00
Control del actuador del freno de estacionamiento eléctrico izquierdo
Condición de diagnóstico:
-
Estado de la avería:
Cuando la fu ...
Cortocircuito a +B en el indicador del espejo retrovisor exterior (maestro)
(C1AB0)
DESCRIPCION Este DTC se memoriza cuando el sensor de
supervision de punto ciego derecho detecta un cortocircuito a +B en el indicador
del espejo retrovisor exterior derecho.
No. de DTC Detection
Item Condicion de deteccion
de DTC Area afectada
C1AB0 Cortocircuito a
+B en ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR DE APERTURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE
(a) Enganche los 2 ganchos e instale el interruptor de apertura de la tapa del depósito de combustible tal y como se muestra en la ilustración.
Instalar en esta dirección ...
