Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia de llenado en abundancia de refrigerante (B14BD)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / CalefacciOn / Aire Acondicionado / Sistema De Aire Acondicionado (para Sistema De Aire Acondicionado Manual) / Averia de llenado en abundancia de refrigerante (B14BD)

DESCRIPCION

Este DTC se almacena si la cantidad de refrigerante en el sistema de aire acondicionado supera un umbral. El conjunto del amplificador del aire acondicionado determina si la cantidad de refrigerante es adecuada basandose en la deteccion de la presion del refrigerante y en el funcionamiento actual del conjunto del compresor con polea (solenoide del compresor). Si se determina que la cantidad de refrigerante en el sistema ha sobrepasado el umbral, el funcionamiento del conjunto del compresor con polea (solenoide del compresor) se detendra y se mantendra parado, incluso si el interruptor de encendido se apaga y despues se vuelve a arrancar el motor.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

Memoria

B14BD

Averia de llenado en abundancia de refrigerante

Se cumplen todas las condiciones siguientes 2 veces o mas en el mismo ciclo:

  • La velocidad del vehiculo es 20 km/h o mas
  • La cantidad de aceite del compresor no esta dentro del margen suficiente para 60 segundos o mas
  • Volumen de refrigerante
  • Conjunto del amplificador del aire acondicionado

Memorizada

(60 seg. o mas)*

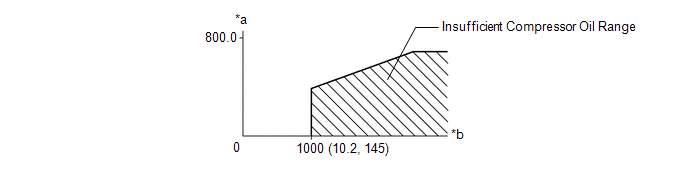

*a

Corriente electrica (mA)

*b

Presion del refrigerante kPa (kgf/cm2, lb/pulg?)

PROCEDIMIENTO

1.

RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION

(a) Recupere el refrigerante del sistema de aire acondicionado con una unidad de recuperacion de refrigerante.

Haga clic aqui

SIGUIENTE

2.

CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aqui

SIGUIENTE

FIN
