UBICACION DE LAS PIEZAS
ILUSTRACION
|

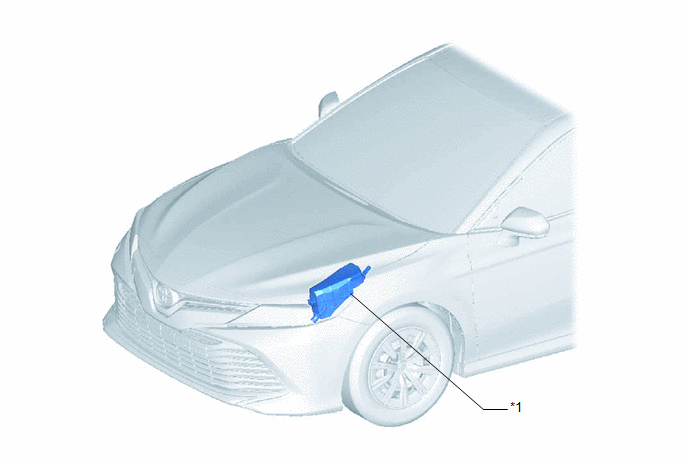

*1 | CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE PRINCIPAL S/HTR |
- | - |
ILUSTRACION
|

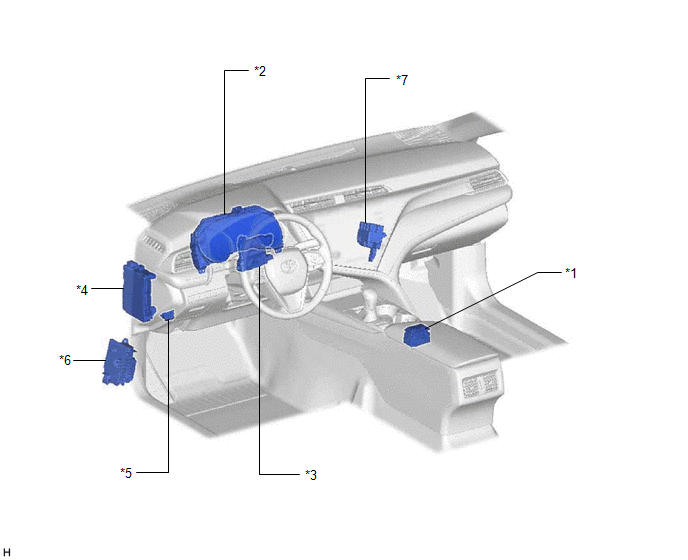

*1 | INTERRUPTOR DEL ASIENTO DE RELAJACION | *2 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*3 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE PANEL |
|
*5 | DLC3 |
*6 | CONJUNTO DEL BLOQUE DE RELES NO. 4 - FUSIBLE S/HTR F/L - FUSIBLE S/HTR F/R |
|
*7 | CONJUNTO DEL BLOQUE DE RELES NO. 6 - RELE S/HTR F/R |
- | - |
ILUSTRACION
|
*1 | SOPLADOR DEL CLIMATIZADOR DEL ASIENTO DERECHO | *2 |
SOPLADOR DEL CLIMATIZADOR DEL RESPALDO DEL ASIENTO DERECHO |
|
*3 | CONJUNTO DEL SOPLADOR DEL CLIMATIZADOR DEL COJIN DEL ASIENTO IZQUIERDO |
*4 | SOPLADOR DEL CLIMATIZADOR DEL RESPALDO DEL ASIENTO IZQUIERDO |
