EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado, o sustituido las piezas durante la extracción/instalación de la bomba de aceite.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección. |
Sistema de supervisión de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
| ||
Sustitución del ECM | Registro del número de identificación del vehículo (VIN) |
Se enciende el MIL |
|
Registro del identificador de comunicación de la ECU (sistema inmovilizador) |
Función de arranque del motor |
| |
| Inspección posterior a la reparación |
|
|
Sustitución del conjunto del transeje automático |
|
| Para la inicialización de UB80E
para el registro de UB80E
Para la inicialización de UB80F
Para el registro de UB80F
|
Sustitución del ECM (Si es posible, lea el código de compensación del transeje del antiguo ECM) |
| ||
Sustitución del ECM (Si es imposible, lea el código de compensación del transeje del ECM anterior) |
| ||
Líquido del transeje automático |
Restablecimiento de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
Sustitución del ECM*1 | Registro del código |
|
|
Sustitución del ECM*2 | Registro del código |
|
|
Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag) |
|
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera) |
Sistema de supervisión de asistencia al estacionamiento |
para la inicialización: para la calibración:
|
Sustitución del conjunto del parachoques delantero (con sistema de supervisión de vista panorámica) |
Ajuste de la vista de la cámara de televisión delantera |
Sistema de supervisión de vista panorámica |
para la inicialización: para la calibración:
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
| ||
Ajuste de la alineación de las ruedas delanteras |
Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración. |
| Con sistema del freno de estacionamiento eléctrico:
Sin sistema del freno de estacionamiento eléctrico:
|
AVISO:
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO DEL CÁRTER DE ACEITE N.° 2
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DEL COLADOR DE ACEITE
Haga clic aquí
4. EXTRAIGA EL SENSOR DEL NIVEL DE ACEITE DE MOTOR
Haga clic aquí
5. EXTRAIGA EL SOPORTE DE LA BOMBA DE ACEITE
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL EQUILIBRADOR DEL MOTOR
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DE LA BOMBA DE ACEITE

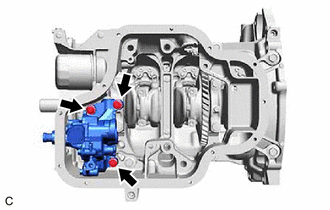

(a) Extraiga los 3 pernos y el conjunto de la bomba de aceite del conjunto del cárter de refuerzo. |
|
8. EXTRAIGA EL CONJUNTO DE REFUERZO DEL CÁRTER
Haga clic aquí
