UBICACION DE LAS PIEZAS

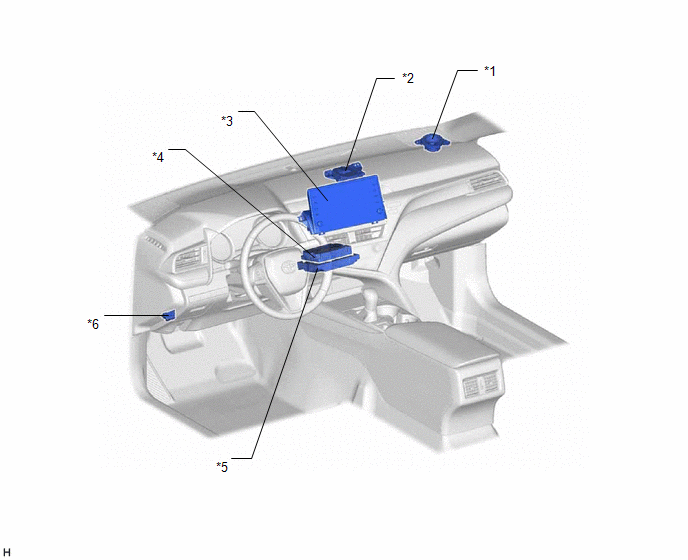

ILUSTRACION
|
*1 | CONJUNTO DEL ALTAVOZ DELANTERO DERECHO NO. 2 |
*2 | CONJUNTO DE LA ANTENA DE NAVEGACION - Telefono secundario |
|
*3 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
*4 | DCM (TRANSCEPTOR DE TELEMATICA) |
|
*5 | ECU DE NAVEGACION (con Sistema de Navegacion) |
*6 | DLC3 |

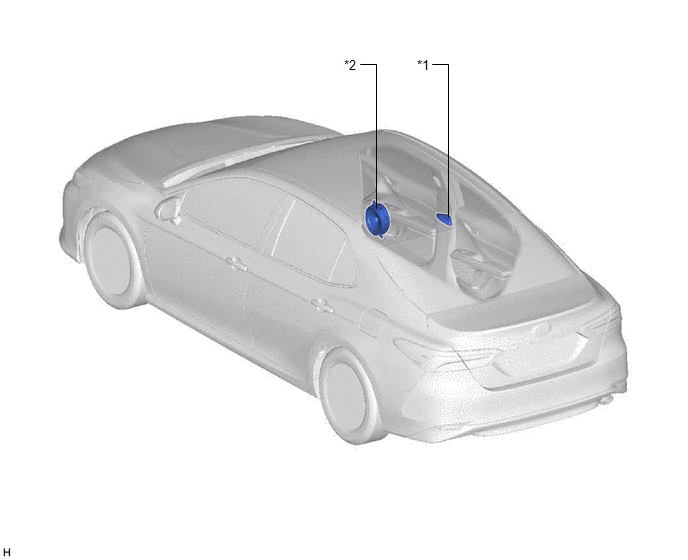

ILUSTRACION
|
*1 | CONJUNTO DE LA ANTENA DEL TELEFONO - GPS - Telefono principal |
*2 | CONJUNTO DEL ALTAVOZ DELANTERO DERECHO No. 1 (Para 4 altavoces) |
PrecauciOn
Diagrama Del SistemaInspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL
AVISO:
No extraiga el sensor de dirección del subconjunto del cable espiral cuando inspeccione el subconjunto del cable espiral.
Extraiga el sensor de dirección del subconjunto del cable espiral solo ...
Componentes
COMPONENTES ILUSTRACION
*1 CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
*2 CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE ILUSTRACION
*1 RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE
*2 SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETO ...
Pérdida de comunicación con el bus del sensor del satélite lateral (izquierdo) (B1647,B1648)
DESCRIPCIÓN El circuito del sensor de colisión lateral izquierdo (bus 1) está formado por el conjunto del sensor del airbag y el sensor del airbag lateral de la puerta izquierda.
El sensor del airbag lateral de la puerta izquierda detecta los impactos al vehículo y env&i ...
