INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

No extraiga el sensor de dirección del subconjunto del cable espiral cuando inspeccione el subconjunto del cable espiral.
Extraiga el sensor de dirección del subconjunto del cable espiral solo cuando sustituya el subconjunto del cable espiral.

(a) Inspeccione visualmente si hay defectos en el subconjunto del cable espiral.

(1) Los defectos son los siguientes:

Arañazos
Pequeñas grietas
Abolladuras
Astillas
Grietas u otros daños en el conector
OK:

No se encuentra ningún defecto.

Si se detecta alguno de los defectos, sustituya el subconjunto del cable espiral por uno nuevo.

(b) Inspeccione el subconjunto del cable espiral.

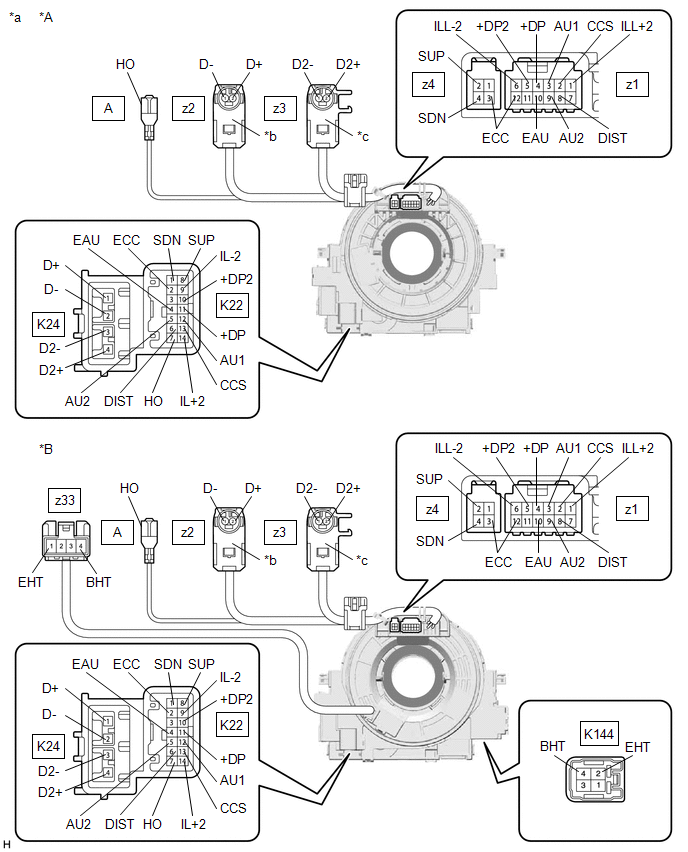

*A	Sin sistema de calefacción del volante	*B	Con sistema de calefacción del volante
*a	Componente sin mazo de cables conectado (Spiral Cable Sub-assembly)	*b	Color: Light Green
*c	Color: Black	-	-
	Interbloqueo	-	-

AVISO:

Cuando gire el subconjunto del cable espiral, asegúrese de presionar el interbloqueo que se muestra en la ilustración para liberar el mecanismo de interbloqueo.
Como el subconjunto del cable espiral puede romperse, no gire el subconjunto del cable espiral más que la cantidad especificada.

(1) Coloque el subconjunto del cable espiral en la posición central.

Haga clic aquí

(2) Mida la resistencia entre cada terminal del subconjunto del cable espiral de acuerdo con los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
*: Con sistema de calefacción del volante
K22-1 (SDN) - z4-4 (SDN)	Siempre	3 Ω o menos
K22-2 (ECC) - z4-3 (ECC)	Siempre	3 Ω o menos
K22-2 (ECC) - z1-12 (ECC)	Siempre	3 Ω o menos
K22-4 (EAU) - z1-10 (EAU)	Siempre	3 Ω o menos
K22-5 (AU2) - z1-9 (AU2)	Siempre	3 Ω o menos
K22-6 (DIST) - z1-8 (DIST)	Siempre	3 Ω o menos
K22-7 (HO) - A (HO)	Siempre	3 Ω o menos
K22-8 (SUP) - z4-2 (SUP)	Siempre	3 Ω o menos
K22-9 (IL-2) - z1-6 (IL-2)	Siempre	3 Ω o menos
K22-10 (+DP2) - z1-5 (+DP2)	Siempre	3 Ω o menos
K22-11 (+DP) - z1-4 (+DP)	Siempre	3 Ω o menos
K22-12 (AU1) - z1-3 (AU1)	Siempre	3 Ω o menos
K22-13 (CCS) - z1-2 (CCS)	Siempre	3 Ω o menos
K22-14 (IL+2) - z1-1 (IL+2)	Siempre	3 Ω o menos
K24-1 (D+) - z2-2 (D+)	Siempre	Por debajo de 1 Ω
K24-2 (D-) - z2-1 (D-)	Siempre	Por debajo de 1 Ω
K24-3 (D2-) - z3-1 (D2-)	Siempre	Por debajo de 1 Ω
K24-4 (D2+) - z3-2 (D2+)	Siempre	Por debajo de 1 Ω
K144-2 (EHT) - z33-1 (EHT)*	Siempre	Por debajo de 0.1 Ω
K144-4 (BHT) - z33-4 (BHT)*	Siempre	Por debajo de 0.1 Ω

(3) Después de colocar el subconjunto del cable espiral en la posición central, gírelo 2.5 veces hacia la derecha y mida la resistencia de acuerdo con los valores de la siguiente tabla. Luego, gire el subconjunto del cable espiral 5 veces hacia la izquierda y mida la resistencia de acuerdo con los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
*: Con sistema de calefacción del volante
K22-1 (SDN) - z4-4 (SDN)	Siempre	3 Ω o menos
K22-2 (ECC) - z4-3 (ECC)	Siempre	3 Ω o menos
K22-2 (ECC) - z1-12 (ECC)	Siempre	3 Ω o menos
K22-4 (EAU) - z1-10 (EAU)	Siempre	3 Ω o menos
K22-5 (AU2) - z1-9 (AU2)	Siempre	3 Ω o menos
K22-6 (DIST) - z1-8 (DIST)	Siempre	3 Ω o menos
K22-7 (HO) - A (HO)	Siempre	3 Ω o menos
K22-8 (SUP) - z4-2 (SUP)	Siempre	3 Ω o menos
K22-9 (IL-2) - z1-6 (IL-2)	Siempre	3 Ω o menos
K22-10 (+DP2) - z1-5 (+DP2)	Siempre	3 Ω o menos
K22-11 (+DP) - z1-4 (+DP)	Siempre	3 Ω o menos
K22-12 (AU1) - z1-3 (AU1)	Siempre	3 Ω o menos
K22-13 (CCS) - z1-2 (CCS)	Siempre	3 Ω o menos
K22-14 (IL+2) - z1-1 (IL+2)	Siempre	3 Ω o menos
K24-1 (D+) - z2-2 (D+)	Siempre	Por debajo de 1 Ω
K24-2 (D-) - z2-1 (D-)	Siempre	Por debajo de 1 Ω
K24-3 (D2-) - z3-1 (D2-)	Siempre	Por debajo de 1 Ω
K24-4 (D2+) - z3-2 (D2+)	Siempre	Por debajo de 1 Ω
K144-2 (EHT) - z33-1 (EHT)*	Siempre	Por debajo de 0.1 Ω
K144-4 (BHT) - z33-4 (BHT)*	Siempre	Por debajo de 0.1 Ω

(4) Después de colocar el subconjunto del cable espiral en la posición central, gírelo 2.5 veces hacia la derecha. A continuación, mientras gira el subconjunto del cable espiral 5 veces hacia la izquierda, mida la resistencia de acuerdo con los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
*: Con sistema de calefacción del volante
K22-1 (SDN) - z4-4 (SDN)	Siempre	3 Ω o menos
K22-2 (ECC) - z4-3 (ECC)	Siempre	3 Ω o menos
K22-2 (ECC) - z1-12 (ECC)	Siempre	3 Ω o menos
K22-4 (EAU) - z1-10 (EAU)	Siempre	3 Ω o menos
K22-5 (AU2) - z1-9 (AU2)	Siempre	3 Ω o menos
K22-6 (DIST) - z1-8 (DIST)	Siempre	3 Ω o menos
K22-7 (HO) - A (HO)	Siempre	3 Ω o menos
K22-8 (SUP) - z4-2 (SUP)	Siempre	3 Ω o menos
K22-9 (IL-2) - z1-6 (IL-2)	Siempre	3 Ω o menos
K22-10 (+DP2) - z1-5 (+DP2)	Siempre	3 Ω o menos
K22-11 (+DP) - z1-4 (+DP)	Siempre	3 Ω o menos
K22-12 (AU1) - z1-3 (AU1)	Siempre	3 Ω o menos
K22-13 (CCS) - z1-2 (CCS)	Siempre	3 Ω o menos
K22-14 (IL+2) - z1-1 (IL+2)	Siempre	3 Ω o menos
K24-1 (D+) - z2-2 (D+)	Siempre	Por debajo de 1 Ω
K24-2 (D-) - z2-1 (D-)	Siempre	Por debajo de 1 Ω
K24-3 (D2-) - z3-1 (D2-)	Siempre	Por debajo de 1 Ω
K24-4 (D2+) - z3-2 (D2+)	Siempre	Por debajo de 1 Ω
K144-2 (EHT) - z33-1 (EHT)*	Siempre	Por debajo de 0.1 Ω
K144-4 (BHT) - z33-4 (BHT)*	Siempre	Por debajo de 0.1 Ω

Si el resultado no es el especificado, sustituya el subconjunto del cable espiral.
