INSTALACIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

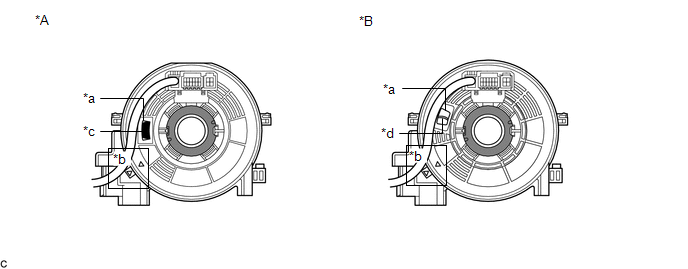

(a) Verifique que el subconjunto del cable espiral esté centrado.

OK:

*A

Tipo rodillo de color

*B

Tipo cable plano

*a

Ventana de inspección

*b

Marca de alineación

*c

Rodillo de color

*d

Cable plano

(b) Si el subconjunto del cable espiral no está centrado, céntrelo.

AVISO:

Asegúrese de que cumple con las siguientes medidas de precaución, ya que de lo contrario el subconjunto del cable espiral puede resultar dañado.

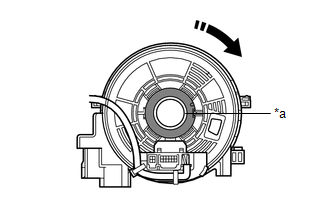

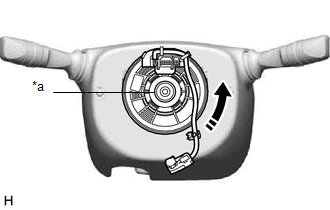

(1) Al mismo tiempo que presiona el interbloqueo indicado en la ilustración, gire lentamente el subconjunto del cable espiral con la mano en el sentido contrario de las agujas del reloj hasta que se detenga.

*a

Interbloqueo

Dirección de rotación

AVISO:

Si el subconjunto del cable espiral se gira en el sentido de las agujas del reloj durante esta operación, puede que resulte dañado y que no pueda centrarse de nuevo. Asegúrese de girar solo el subconjunto del cable espiral en sentido contrario a las agujas del reloj.

OBSERVACIÓN:

Si el interbloqueo está accionado, el subconjunto del cable espiral se bloqueará cuando el conector esté cerca de la parte superior o inferior de la rotación del subconjunto del cable espiral.

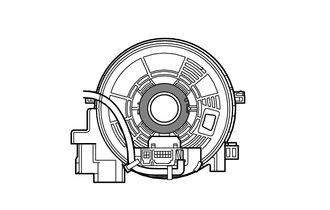

(2) Si el conector no está colocado en la parte inferior de la rotación del subconjunto de cable espiral cuando el subconjunto de cable espiral se gira hasta que se detiene, gire el subconjunto de cable espiral en el sentido de las agujas del reloj hasta que el conector esté situado en la parte inferior como se muestra en la ilustración.

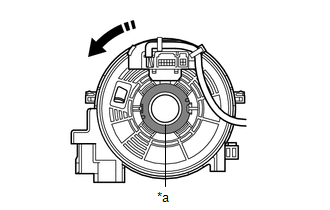

(3) Mientras ejerce presión sobre el interbloqueo que se muestra en la ilustración, gire el subconjunto del cable espiral en sentido horario, aproximadamente 2.5 vueltas.

*a

Interbloqueo

Dirección de rotación

AVISO:

Si se gira el subconjunto del cable espiral 5 veces o más en el sentido de las agujas del reloj desde el punto de que se detiene y el conector se coloca en la parte inferior, el subconjunto del cable espiral puede resultar dañado.

OBSERVACIÓN:

Si el interbloqueo está accionado, el subconjunto del cable espiral se bloqueará cuando el conector esté cerca de la parte superior o inferior de la rotación del subconjunto del cable espiral.

(4) Compruebe que el subconjunto del cable espiral esté en la posición central.

OK:

*A

Tipo rodillo de color

*B

Tipo cable plano

*a

Ventana de inspección

*b

Marca de alineación

*c

Rodillo de color

*d

Cable plano

2. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL

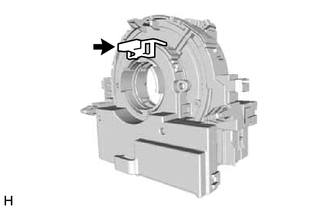

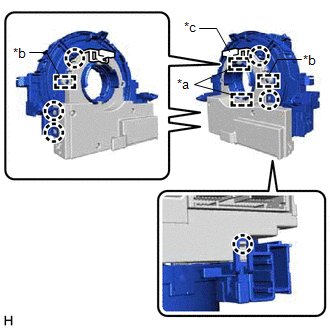

(a) Alinee los 2 pasadores y las 2 guías, y enganche las 6 garras para instalar el subconjunto del cable espiral en el sensor de dirección.

AVISO:

  • No extraiga el pasador de fijación antes de instalar el subconjunto del cable espiral en el sensor de dirección.
  • No dañe los pasadores del subconjunto del cable espiral ni las guías del sensor de dirección.
  • El subconjunto del cable espiral se puede girar hasta 30° aunque el interbloqueo esté enganchado. Por lo tanto, cuando instale el subconjunto del cable espiral en el sensor de dirección, asegúrese de que las dos guías estén correctamente alineadas.

*a

Guía

*b

Pasador

*c

Pasador de fijación

(b) Extraiga el pasador de fijación del sensor de dirección.

3. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

AVISO:

(a) Compruebe si el interruptor de encendido está desactivado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

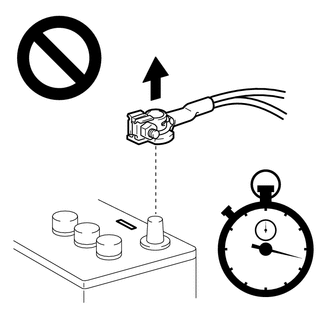

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que las ruedas delanteras estén alineadas de manera recta hacia adelante.

(d) Enganche la garra y los 2 clips e instale el subconjunto del cable espiral con sensor.

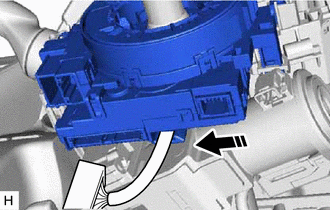

(e) Instale el mazo de cables en el subconjunto del cable espiral con sensor, como se muestra en la ilustración.

Instalar en esta dirección

(f) Conecte todos los conectores.

4. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

6. ALINEE LAS RUEDAS DELANTERAS DE MANERA RECTA HACIA ADELANTE

7. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

(a) Compruebe si el interruptor de encendido está desactivado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

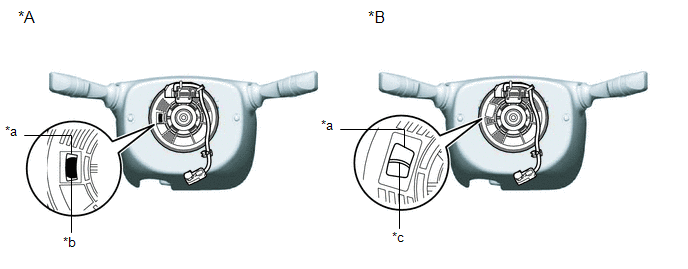

(c) Compruebe si el subconjunto del cable espiral con sensor está centrado.

*A

Tipo rodillo de color

*B

Tipo cable plano

*a

Ventana de inspección

*b

Rodillo de color

*c

Cable plano

-

-

OK:

(d) Si el subconjunto del cable espiral con sensor no está centrado, céntrelo.

AVISO:

Asegúrese de que cumpla con las siguientes medidas de precaución, ya que de lo contrario el subconjunto del cable espiral con sensor puede resultar dañado.

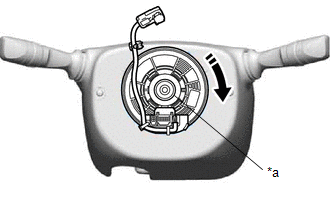

(1) Al mismo tiempo que presiona el interbloqueo que se muestra en la ilustración, gire lentamente el subconjunto del cable espiral con sensor con la mano en el sentido contrario de las agujas del reloj hasta que se detenga.

*a

Interbloqueo

Dirección de rotación

AVISO:

Si el subconjunto del cable espiral con sensor se gira en el sentido horario durante esta operación, puede que resulte dañado y que no pueda centrarse de nuevo. Asegúrese de girar solo el subconjunto del cable espiral con sensor en sentido contrario a las agujas del reloj.

OBSERVACIÓN:

Si el interbloqueo está accionado, el subconjunto del cable espiral con sensor se bloqueará cuando el conector esté cerca de la parte superior o inferior de la rotación del subconjunto del cable espiral con sensor.

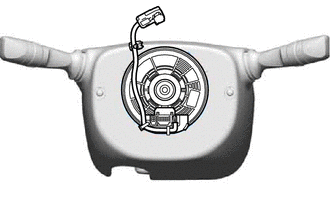

(2) Si el conector no está colocado en la parte inferior de la rotación del subconjunto de cable espiral con sensor cuando el subconjunto de cable espiral con sensor se gira hasta que se detiene, gire el subconjunto de cable espiral con sensor en el sentido horario hasta que el conector esté situado en la parte inferior como se muestra en la ilustración.

(3) Mientras ejerce presión sobre el interbloqueo que se muestra en la ilustración, gire el subconjunto del cable espiral con sensor en el sentido de las agujas del reloj aproximadamente 2.5 vueltas.

*a

Interbloqueo

Dirección de rotación

AVISO:

Si se gira el subconjunto del cable espiral con sensor 5 veces o más en el sentido horario desde el punto de que se detiene y el conector se coloca en la parte inferior, el subconjunto del cable espiral con sensor puede resultar dañado.

OBSERVACIÓN:

Si el interbloqueo está accionado, el subconjunto del cable espiral con sensor se bloqueará cuando el conector esté cerca de la parte superior o inferior de la rotación del subconjunto del cable espiral con sensor.

(4) Compruebe que el subconjunto del cable espiral con sensor esté centrado.

OK:

*A

Tipo rodillo de color

*B

Tipo cable plano

*a

Ventana de inspección

*b

Rodillo de color

*c

Cable plano

-

-

AVISO:

Si el subconjunto del cable espiral con sensor no puede centrarse, es posible que esté dañado. Sustituya el subconjunto del cable espiral y el sensor de dirección por uno nuevo.

8. INSTALE EL CONJUNTO DEL VOLANTE

Haga clic aquí

9. REALICE LA INICIALIZACIÓN Y LA CALIBRACIÓN (con sistema de supervisión de asistencia al estacionamiento)

para inicialización: haga clic aquí

para calibración: haga clic aquí

10. REALICE LA INICIALIZACIÓN Y LA CALIBRACIÓN (con sistema de supervisión de vista panorámica)

para inicialización: haga clic aquí

para calibración: haga clic aquí
