UBICACIÓN DE LAS PIEZAS

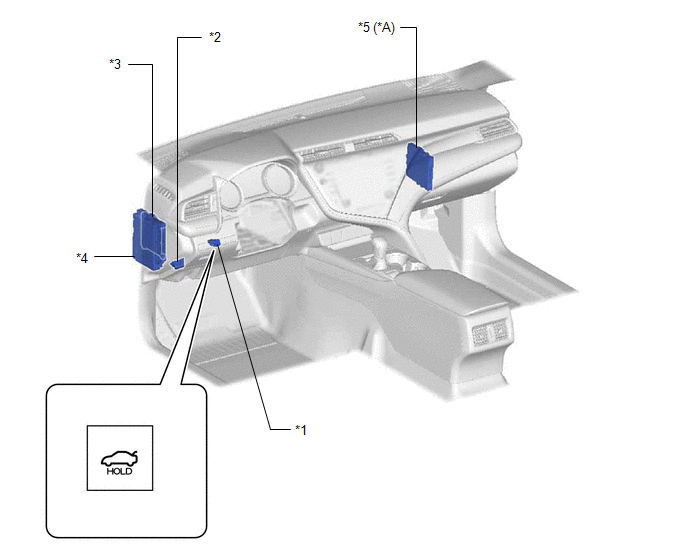

ILUSTRACIÓN

*A

Con sistema de llave inteligente

-

-

*1

CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMENTO DE EQUIPAJES

*2

DLC3

*3

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- RELÉ DE LA PUERTA POSTERIOR

- FUSIBLE D/L

*5

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

-

-

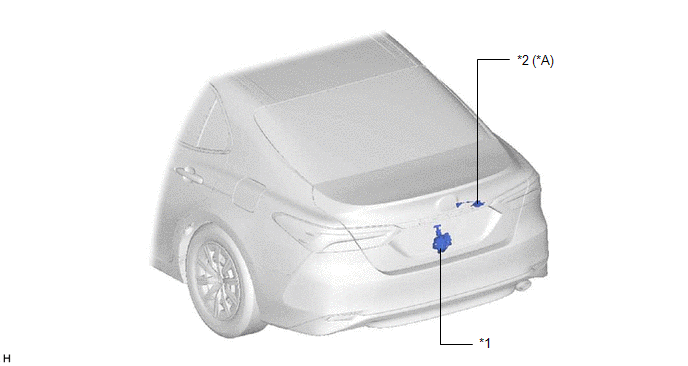

ILUSTRACIÓN

*A

Con sistema de llave inteligente

-

-

*1

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMENTO DE EQUIPAJES

PrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguiente ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA Sistema de apertura de la puerta del compartimiento de equipajes Tabla de comunicaciones Emisor Receptor Señal Línea ECU de certificación (conjunto de ...
