Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

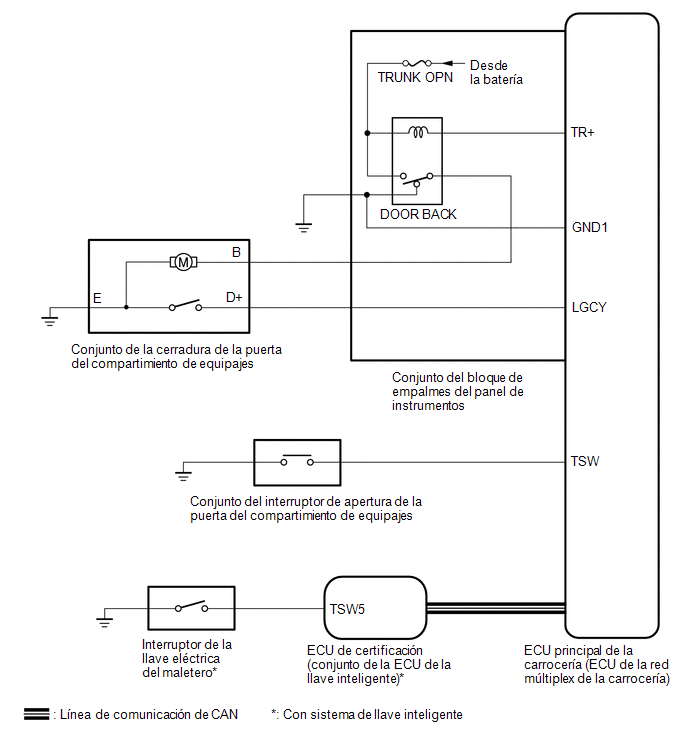

Sistema de apertura de la puerta del compartimiento de equipajes

Tabla de comunicaciones

Emisor

Receptor

Señal

Línea

ECU de certificación (conjunto de la ECU de la llave inteligente)*

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal de funcionamiento de apertura del conjunto de la cerradura de la puerta del compartimiento de equipajes

CAN

UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *A Con sistema de llave inteligente - - *1 CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMENTO DE EQUIPAJES *2 ...

DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (a) Si se pulsa el interruptor de apertura de la puerta del compartimiento de equipajes y l ...
