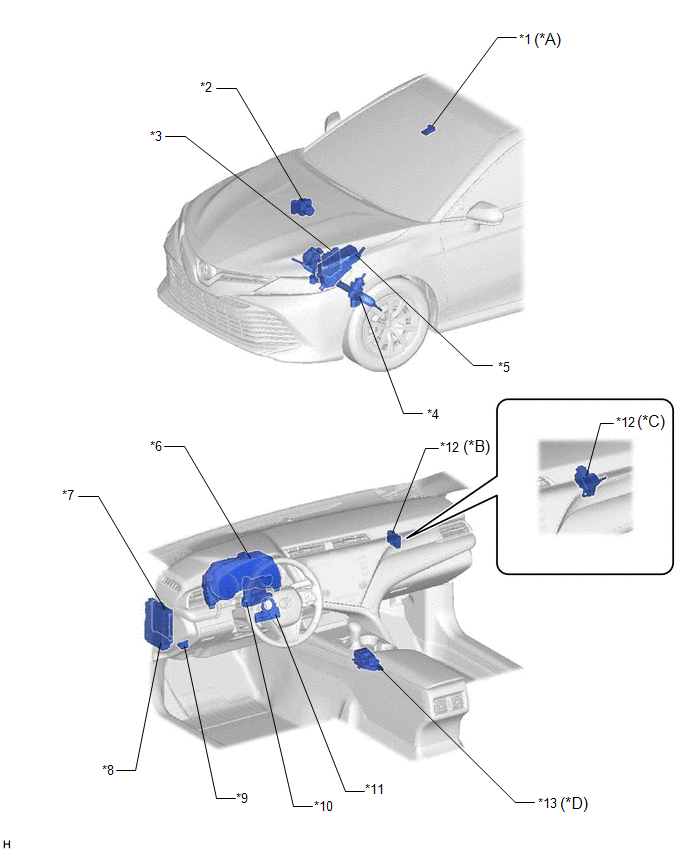

UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
*A | con Forward Recognition Camera |
*B | Con sistema de llave inteligente |
*C | Sin sistema de llave inteligente |
*D | Con interruptor del modo de conducción |
*1 | CÁMARA DE RECONOCIMIENTO DE AVANCE |
*2 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*3 | ECM |
*4 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN - ECU DE LA SERVODIRECCIÓN - MOTOR DE LA SERVODIRECCIÓN - SENSOR DEL PAR DE APRIETE |
*5 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - FUSIBLE EPS | *6 |
CONJUNTO DEL Juego de instrumentos |
*7 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - RELÉ IG1-NO. 1 - FUSIBLE EPS-IG1 |
*9 | DLC3 |
*10 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*11 | SENSOR DE DIRECCIÓN |
*12 | ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) |
*13 | INTERRUPTOR DEL MODO DE CONDUCCIÓN (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO) |
- | - |
Componentes
COMPONENTES ILUSTRACIÓN
*1 SUBCONJUNTO DEL TUBO DE SALIDA DEL ENFRIADOR DE ACEITE N° 1
*2 TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1
*3 SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE
*4 TAPÓN DE REBOSE
*5 CONJUNTO DEL INTERRUPTOR DE POSICI ...
ExtracciOn
EXTRACCION PROCEDIMIENTO 1.
EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO Haga clic
aqui 2. EXTRAIGA EL CONJUNTO DEL
ASIENTO TRASERO (para asiento de tipo fijo) Haga clic aqui
3.
EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo
plegable) Haga cl ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del es ...
