TERMINALES DEL ECM
OBSERVACIÓN:

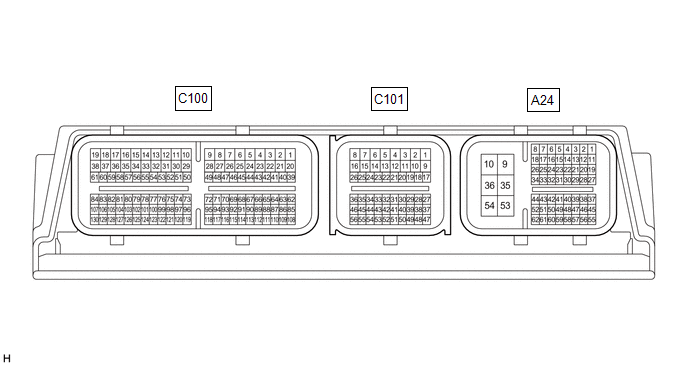

En la siguiente tabla se muestra la tensión y resistencia normal entre cada par de terminales del ECM. También se indican las condiciones adecuadas para la inspección de cada par de terminales. El resultado de las inspecciones debe compararse con la tensión y la resistencia normal estándar del par de terminales correspondiente, que se indica en la columna "Condición especificada". La ilustración anterior puede utilizarse como referencia para identificar la ubicación de los terminales del ECM.
NO. de terminal (Símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
---|---|---|---|---|
A24-10 (E1) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
A24-1 (BATT) - A24-10 (E1) |
G - W-B | Batería (Para medir la tensión de la batería y para la memoria del ECM) |
Siempre | De 11 a 14 V |
C100-62 (LIN) - Masa de la carrocería |
B - Masa de la carrocería |
Línea de comunicación LIN |
Interruptor de encendido en la posición OFF (Cuando se detiene la comunicación LIN) |
10 kΩ o superior |
