TERMINALES DE LA ECU

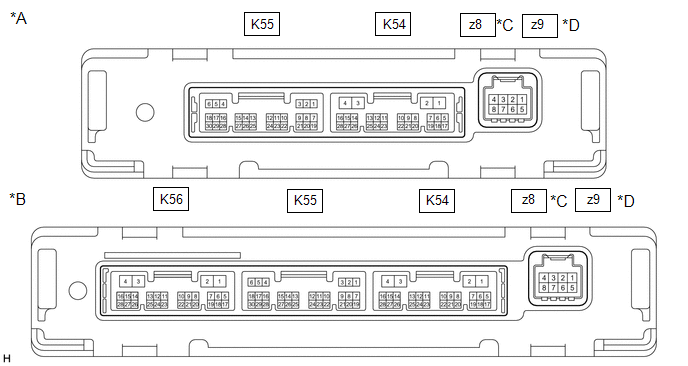

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
*A | Sin sistema de calefacción de los asientos |
*B | Con sistema de calefacción de los asientos |
|
*C | Sistema de aire acondicionado automático de tipo doble |
*D | Sistema de aire acondicionado automático de tipo único |
(a) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.
(b) Mida la tensión y la resistencia según los valores de la siguiente tabla.
OBSERVACIÓN:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (símbolo) |
Descripción de los terminales |
Condición | Condición especificada |
|---|---|---|---|
|
K54-2 (IG+) - K54-4 (GND) |
Fuente de alimentación (IG) |
Interruptor de encendido en posición ON |
De 11 a 14 V |
|
K54-2 (IG+) - K54-4 (GND) |
Fuente de alimentación (IG) |
Interruptor de encendido en posición OFF |
Por debajo de 1 V |
|
K54-4 (GND) - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
(c) Vuelva a conectar conector K54 del conjunto del amplificador del aire acondicionado.
(d) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.
|
No. de terminal (símbolo) |
Descripción de los terminales |
Condición | Condición especificada |
|---|---|---|---|
|
K54-5 (RDFG) - K54-4 (GND) |
Señal del desempañador de la luneta trasera |
Interruptor de encendido en la posición ON, interruptor del desempañador de la luneta trasera desactivado |
De 11 a 14 V |
|
K54-5 (RDFG) - K54-4 (GND) |
Señal del desempañador de la luneta trasera |
Interruptor de encendido en la posición ON, interruptor del desempañador de la luneta trasera activado |
Por debajo de 1 V |
|
K54-14 (LIN1) - K54-4 (GND) |
Línea de comunicación LIN |
Interruptor de encendido en posición ON |
Generación de pulsos |

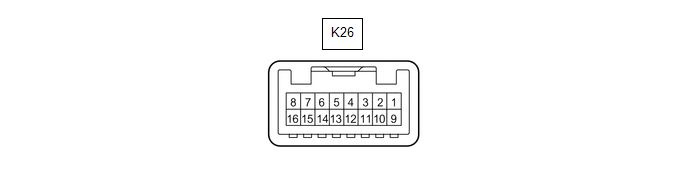

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
(a) Desconecte el conector K26 del conjunto del sistema de control del aire acondicionado.
(b) Mida la tensión y la resistencia según los valores de la siguiente tabla.
OBSERVACIÓN:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (símbolo) |
Descripción de los terminales |
Condición | Condición especificada |
|---|---|---|---|
|
K26-2 (IG+) - K26-6 (GND) |
Fuente de alimentación (IG) |
Interruptor de encendido en posición ON |
De 11 a 14 V |
|
K26-2 (IG+) - K26-6 (GND) |
Fuente de alimentación (IG) |
Interruptor de encendido en posición OFF |
Por debajo de 1 V |
|
K26-6 (GND) - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
(c) Vuelva a conectar el conector K26 del conjunto del sistema de control del aire acondicionado.
(d) Compruebe los impulsos según los valores de la siguiente tabla.
|
No. de terminal (símbolo) |
Descripción de los terminales |
Condición | Condición especificada |
|---|---|---|---|
|
K26-9 (LIN1) - K26-6 (GND) |
Línea de comunicación LIN |
Interruptor de encendido en posición ON |
Generación de impulsos |
