Toyota Camry Manual de reparaciones XV70 (2017-2023): Terminales De La Ecu

TERMINALES DE LA ECU

CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

(a) Desconecte el conector m2 del conjunto de la camara de television trasera.

(b) Mida la tension de cada uno de los terminales del conector del lado del mazo de cables.

No. de terminal (Simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion especificada

m2-6 (CB+) - Masa de la carroceria

GR - Masa de la carroceria

Fuente de alimentacion

Interruptor de encendido en posicion ACC

5.5 a 7.05 V

Si el resultado no es el especificado, es posible que exista una averia en el lado del mazo de cables.

(c) Vuelva a conectar el conector m2 del conjunto de la camara de television trasera.

(d) Mida la resistencia y compruebe los impulsos de cada terminal del conector.

No. de terminal (simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion especificada

m2-3 (CV+) - m2-2 (CV-)

B - G

Senal de video

Interruptor de encendido en la posicion ON

Palanca de cambios en posicion R

La lente de la camara no esta cubierta, muestra una imagen

Generacion de impulsos

(Consulte la forma de onda 1)

Interruptor de encendido en la posicion ON

Palanca de cambios en posicion R

La lente de la camara esta cubierta y se oscurece la pantalla

Generacion de impulsos

(Consulte la forma de onda 2)

m2-5 (CGND) - Masa de la carroceria

BR - Masa de la carroceria

Masa de la camara

Siempre

Inferior a 1 ?

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

Si el resultado no es el especificado, es posible que el conjunto de la camara de television trasera este averiado.

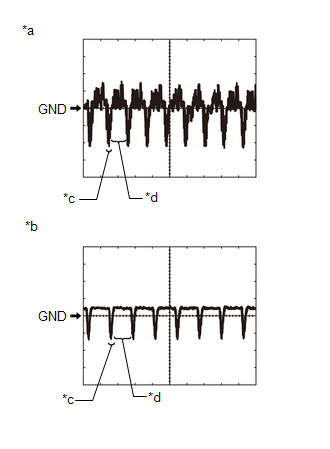

(e) Referencia (forma de onda del osciloscopio):

*a

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*b

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*c

Senal de sincronizacion

*d

Forma de onda de video

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

(1) Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

Elemento

Contenido

Terminal de medicion

m2-3 (CV+) - m2-2 (CV-)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en posicion ON, palanca de cambios en posicion R

OBSERVACION:

(2) Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

Elemento

Contenido

Terminal de medicion

m2-3 (CV+) - m2-2 (CV-)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en posicion ON, palanca de cambios en posicion R

OBSERVACION:

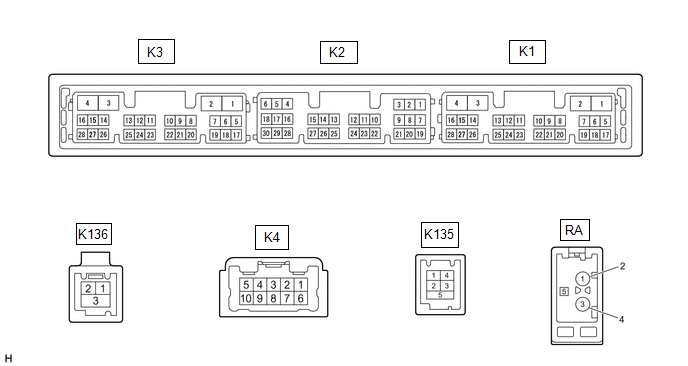

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OBSERVACION:

Inspeccione desde la parte trasera del conector mientras este este conectado a los componentes.

No. de terminal (simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion especificada

K2-26 (CSLD) - Masa de la carroceria

Blindaje: masa de la carroceria

Masa blindada

Siempre

Inferior a 1 V

K2-27 (CGND) - Masa de la carroceria

G - Masa de la carroceria

Masa de la camara

Siempre

Inferior a 1 V

K2-28 (V+) - K3-1 (GND1)

B - BR

Senal de video

Interruptor de encendido en la posicion ON

Palanca de cambios en posicion R

La lente de la camara no esta cubierta, muestra una imagen

Generacion de impulsos

(Consulte la forma de onda 1)

Interruptor de encendido en la posicion ON

Palanca de cambios en posicion R

La lente de la camara esta cubierta, la pantalla esta negra

Generacion de impulsos

(Consulte la forma de onda 2)

K2-29 (V-) - K3-1 (GND1)

W - BR

Masa

Siempre

Inferior a 1 V

K2-30 (CA+) - K3-1 (GND1)

R - BR

Fuente de alimentacion del conjunto de la camara de television trasera

Interruptor de encendido en la posicion ACC

5.5 a 7.05 V

(a) Referencia (forma de onda del osciloscopio):

(1) Forma de onda 1 (la lente de la camara no esta cubierta, muestra una imagen)

Elemento

Contenido

Terminal de medicion

K2-28 (V+) - K3-1 (GND1)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en posicion ON, palanca de cambios en posicion R

OBSERVACION:

*a

Forma de onda 1 (la lente de la camara no esta cubierta, muestra una imagen)

*b

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*c

Senal de sincronizacion

*d

Forma de onda de video

(2) Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

Elemento

Contenido

Terminal de medicion

K2-28 (V+) - K3-1 (GND1)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en posicion ON, palanca de cambios en posicion R

OBSERVACION:
