EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion, se muestran los procedimientos necesarios (regulacion, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar o reemplazar las piezas durante la extraccion/instalacion del conjunto de la camara de television delantera.

Procedimiento necesario tras extraer/instalar/reemplazar piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace
*1: unicamente al extraer y colocar o sustituir el conjunto de la camara de television trasera

Conjunto de la camara de television delantera

Ajuste de la vista de la camara de television delantera

Sistema de supervision de vista panoramica

Sustitucion o extraccion e instalacion de 2 piezas o mas:
  • Conjunto de la camara de television delantera o conjunto del parachoques delantero o de la rejilla del radiador
  • Conjunto de la camara de television trasera
  • Conjunto de la camara de television lateral izquierda o conjunto del espejo retrovisor exterior izquierdo
  • Conjunto de la camara de television lateral derecha o conjunto del espejo retrovisor exterior derecho
  • Ajuste de la vista de la camara de television
  • Eje optico del conjunto de la camara de television trasera (funcion de deteccion de la camara trasera)*1

Sistema de supervision de vista panoramica

Conjunto del parachoques delantero
  • Medicion del angulo de deteccion del sensor ultrasonico
  • Registro del angulo de deteccion del sensor ultrasonico
  • Sistema de freno de asistencia al estacionamiento
  • Sistema intuitivo de asistencia al estacionamiento

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA (para rejilla del radiador con barra)

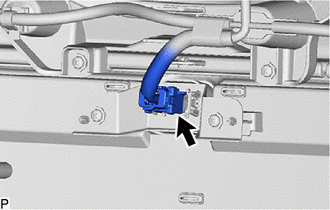

(a) Desconecte el conector.

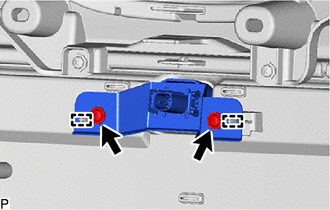

(b) Extraiga los 2 tornillos.

(c) Desenganche las 2 guias y extraiga el conjunto de la camara de television delantera.

3. EXTRAIGA EL ENCASTRE DE LA CUBIERTA DEL PARACHOQUES DELANTERO (para rejilla del radiador con malla)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA (para rejilla del radiador con malla)

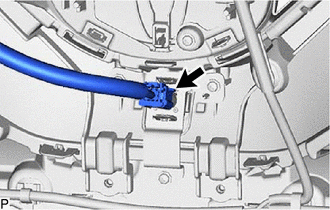

(a) Desconecte el conector.

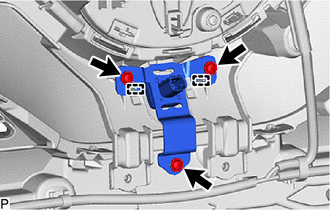

(b) Quite los 3 tornillos.

(c) Desenganche las 2 guias y extraiga el conjunto de la camara de television delantera.
