TERMINALES DE LA ECU

CONTROLADOR DE LA CAMARA DE TELEVISION

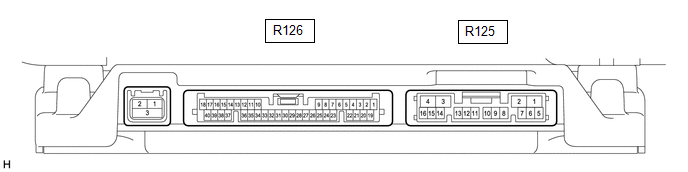

(a) Desconecte el conector R125 del controlador de la camara de television.

(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.

No. de terminal (simbolo)	Descripcion de los terminales	Condicion	Condicion especificada
R125-1 (+B) - R125-4 (GND1)	Senal de la fuente de alimentacion	Interruptor de encendido desactivado	11 a 14 V
R125-2 (ACC) - R125-4 (GND1)	Senal de la fuente de alimentacion ACC	Interruptor de encendido en la posicion ACC	11 a 14 V
R125-2 (ACC) - R125-4 (GND1)	Senal de la fuente de alimentacion ACC	Interruptor de encendido en posicion OFF	Inferior a 1 V
R125-3 (IG) - R125-4 (GND1)	Senal de la fuente de alimentacion en posicion IG	Interruptor de encendido en la posicion ON	11 a 14 V
R125-3 (IG) - R125-4 (GND1)	Senal de la fuente de alimentacion en posicion IG	Interruptor de encendido en posicion OFF	Inferior a 1 V
R125-4 (GND1) - Masa de la carroceria	Masa	Siempre	Inferior a 1 ?

(d) Mida la tension, la resistencia y la forma de onda segun los valores de la siguiente tabla.

No. de terminal (simbolo)	Descripcion de los terminales	Condicion	Condicion especificada
R126-6 (RSW+) - R125-4 (GND1)	Terminal exigido por ley	Imagen panoramica visualizada	0 a 2 V
R126-6 (RSW+) - R125-4 (GND1)	Terminal exigido por ley	No se muestra la imagen panoramica	5.5 a 7.05 V
R126-7 (NS+) - R126-24 (NS-)	Senal de video	Interruptor de encendido en posicion ON e imagen panoramica visualizada	Generacion de impulsos (consulte la forma de onda 3)
R126-8 (NSG) - Masa de la carroceria	Masa blindada	Siempre	Inferior a 1 ?
R126-10 (LCV+) - R126-35 (LGND)	Entrada de la senal de visualizacion del conjunto de la camara de television lateral izquierda	Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television lateral izquierda sin cubrir, se muestra la imagen panoramica	Generacion de impulsos (consulte la forma de onda 1)
R126-10 (LCV+) - R126-35 (LGND)		Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television lateral izquierda cubierta, imagen panoramica en negro	Generacion de impulsos (consulte la forma de onda 2)
R126-11 (SGND) - Masa de la carroceria	Blindado: masa de la carroceria	Siempre	Inferior a 1 ?
R126-12 (LCB+) - R126-35 (LGND)	Fuente de alimentacion al conjunto de la camara de television lateral izquierda	Interruptor de encendido en la posicion ON	5.5 a 7.05 V
R126-13 (BCV-) - R125-4 (GND1)	Masa del conjunto de la camara de television delantera	Siempre	Inferior a 1 ?
R126-14 (SGND) - Masa de la carroceria	Blindado: masa de la carroceria	Siempre	Inferior a 1 ?
R126-15 (BCB+) - R126-37 (BGND)	Fuente de alimentacion al conjunto de la camara de television delantera	Interruptor de encendido en la posicion ON	5.5 a 7.05 V
R126-16 (RCV-) - R126-17 (RGND)	Masa del conjunto de la camara de television lateral derecha	Siempre	Inferior a 1 ?
R126-17 (RGND) - Masa de la carroceria	Masa del conjunto de la camara de television lateral derecha	Siempre	Inferior a 1 ?
R126-24 (NS-) - R125-4 (GND1)	Masa	Siempre	Inferior a 1 ?
R126-29 (CV+) - R126-32 (CGND)	Entrada de la senal de la pantalla del conjunto de la camara de television trasera	Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television trasera sin cubrir, se muestra la imagen panoramica	Generacion de impulsos (consulte la forma de onda 1)
R126-29 (CV+) - R126-32 (CGND)		Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television trasera cubierta, imagen panoramica en negro	Generacion de impulsos (consulte la forma de onda 2)
R126-30 (CV-) - R126-32 (CGND)	Masa del conjunto de la camara de television trasera	Siempre	Inferior a 1 ?
R126-32 (CGND) - Masa de la carroceria	Masa del conjunto de la camara de television trasera (blindaje)	Siempre	Inferior a 1 ?
R126-34 (LCV-) - R126-35 (LGND)	Masa del conjunto de la camara de television lateral izquierda	Siempre	Inferior a 1 ?
R126-35 (LGND) - Masa de la carroceria	Masa del conjunto de la camara de television lateral izquierda	Siempre	Inferior a 1 ?
R126-36 (BCV+) - R126-37 (BGND)	Entrada de la senal de visualizacion del conjunto de la camara de television delantera	Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television delantera sin cubrir, se muestra la imagen panoramica	Generacion de impulsos (consulte la forma de onda 1)
R126-36 (BCV+) - R126-37 (BGND)		Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television delantera cubierta, imagen panoramica en negro	Generacion de impulsos (consulte la forma de onda 2)
R126-37 (BGND) - Masa de la carroceria	Masa del conjunto de la camara de television delantera	Siempre	Inferior a 1 ?
R126-38 (RCV+) - R126-17 (RGND)	Entrada de la senal de visualizacion del conjunto de la camara de television lateral derecha	Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television lateral derecha sin cubrir, se muestra la imagen panoramica	Generacion de impulsos (consulte la forma de onda 1)
R126-38 (RCV+) - R126-17 (RGND)		Interruptor de encendido en posicion ON con la lente del conjunto de la camara de television lateral derecha cubierta, imagen panoramica en negro	Generacion de impulsos (consulte la forma de onda 2)
R126-39 (SGND) - Masa de la carroceria	Blindado: masa de la carroceria	Siempre	Inferior a 1 ?
R126-40 (RCB+) - R126-17 (RGND)	Fuente de alimentacion al conjunto de la camara de television lateral derecha	Interruptor de encendido en la posicion ON	5.5 a 7.05 V
R125-14 (REV) - R125-4 (GND1)	Entrada de la senal de marcha atras	Interruptor de encendido en posicion ON, interruptor de supervision de vista panoramica activado, palanca de cambios en posicion R	Inferior a 1 V
R125-14 (REV) - R125-4 (GND1)	Entrada de la senal de marcha atras	Interruptor de encendido en posicion ON, interruptor de supervision de vista panoramica activado, palanca de cambios no esta en posicion R	11 a 14 V
R125-15 (BLSW) - R125-4 (GND1)	Senal del interruptor de supervision de vista panoramico	Interruptor de encendido en posicion ON, interruptor de supervision de vista panoramica sin pulsar	5.5 a 6.5 V
R125-15 (BLSW) - R125-4 (GND1)	Senal del interruptor de supervision de vista panoramico	Interruptor de encendido en posicion ON, interruptor de supervision de vista panoramica pulsado	Por debajo de 1 V
R126-11 (CANH)	Linea de comunicacion de la CAN	-	-
R126-12 (CANL)	Linea de comunicacion de la CAN	-	-

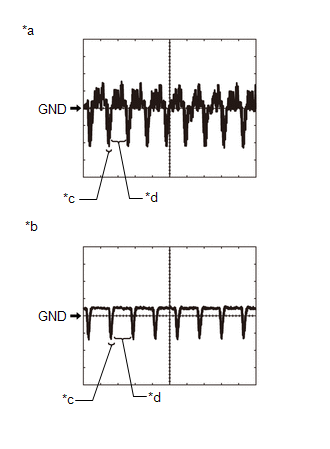

*a	Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)
*b	Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)
*c	Senal de sincronizacion
*d	Forma de onda de video

(e) Referencia (onda del osciloscopio):

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera, el conjunto de la camara de television delantera, el conjunto de la camara de television lateral izquierda y el conjunto de la camara de television lateral derecha. Por lo tanto, inspeccione la forma de onda en el controlador de la camara de television con el conector conectado.

(1) Forma de onda 1 (la lente de la camara no esta cubierta, se visualiza una imagen)

Elemento	Contenido
Terminal de medicion	R126-29 (CV+) - R126-32 (CGND) R126-10 (LCV+) - R126-35 (LGND) R126-36 (BCV+) - R126-37 (BGND) R126-38 (RCV+) - R126-17 (RGND)
Ajuste de medicion	200 mV/DIV., 50 ?s/DIV.
Condicion	Sistema de supervision de vista panoramica en funcionamiento

OBSERVACION:

La forma de onda de video cambia de acuerdo a la imagen enviada por el conjunto de la camara de television trasera, el conjunto de la camara de television delantera, el conjunto de la camara de television lateral izquierda o el conjunto de la camara de television lateral derecha.
Cuando se coloca el interruptor de encendido en la posicion ACC, la forma de onda de video se emite de forma constante.

(2) Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

Elemento	Contenido
Terminal de medicion	R126-29 (CV+) - R126-32 (CGND) R126-10 (LCV+) - R126-35 (LGND) R126-36 (BCV+) - R126-37 (BGND) R126-38 (RCV+) - R126-17 (RGND)
Ajuste de medicion	200 mV/DIV., 50 ?s/DIV.
Condicion	Sistema de supervision de vista panoramica en funcionamiento

OBSERVACION:

La forma de onda de video cambia de acuerdo a la imagen enviada por el conjunto de la camara de television trasera, el conjunto de la camara de television delantera, el conjunto de la camara de television lateral izquierda o el conjunto de la camara de television lateral derecha.
Cuando se coloca el interruptor de encendido en la posicion ACC, la forma de onda de video se emite constantemente.

(3) Forma de onda 3

Elemento	Contenido
Terminal de medicion	R126-7 (NS+) - R126-24 (NS-)
Ajuste de medicion	200 mV/DIV., 50 ?s/DIV.
Condicion	Imagen panoramica visualizada

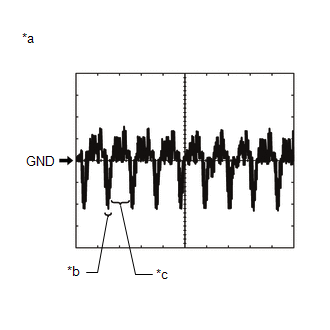

*a	Forma de onda 3 (la lente de la camara no esta cubierta, muestra una imagen)
*b	Senal de sincronizacion
*c	Forma de onda de video

OBSERVACION:

La forma de onda de video cambia segun la imagen enviada por el controlador de la camara de television.

CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

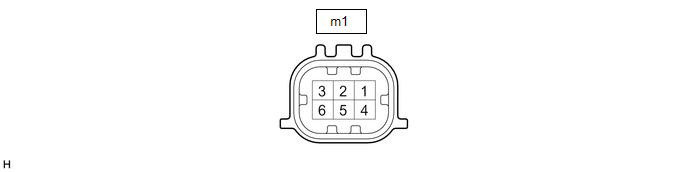

(a) Desconecte el conector m1 del conjunto de la camara de television trasera.

(b) Mida la tension en el conector del lado del mazo de cables segun los valores de la siguiente tabla.

No. de terminal (simbolo)	Descripcion del terminal	Condicion del interruptor	Condicion especificada
m1-6 (CB+) - Masa de la carroceria	Fuente de alimentacion	Interruptor de encendido en posicion ACC	11 a 14 V

Si el resultado no es el especificado, es posible que exista una averia en el lado del mazo de cables.

(d) Mida la tension y la forma de onda en funcion de los valores de la tabla siguiente.

No. de terminal (simbolo)	Descripcion de los terminales	Condicion	Condicion especificada
m1-3 (CV+) - m1-2 (CV-)	Senal de video	Interruptor de encendido en la posicion ON Posicion del cambio en R La lente de la camara no esta cubierta, se muestra una imagen	Generacion de impulsos (Consulte la forma de onda 1)
Interruptor de encendido en la posicion ON Posicion del cambio en R El lente de la camara esta cubierto, la pantalla esta negra	Generacion de impulsos (Consulte la forma de onda 2)
m1-5 (CGND) - Masa de la carroceria	Masa de la camara	Siempre	Inferior a 1 V

No. de terminal (simbolo)

Descripcion de los terminales

Condicion

Condicion especificada

m1-3 (CV+) - m1-2 (CV-)

Senal de video

Interruptor de encendido en la posicion ON

Posicion del cambio en R

La lente de la camara no esta cubierta, se muestra una imagen

Generacion de impulsos

(Consulte la forma de onda 1)

Interruptor de encendido en la posicion ON

Posicion del cambio en R

El lente de la camara esta cubierto, la pantalla esta negra

Generacion de impulsos

(Consulte la forma de onda 2)

m1-5 (CGND) - Masa de la carroceria

Masa de la camara

Siempre

Inferior a 1 V

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

Si el resultado no es el especificado, es posible que el conjunto de la camara de television trasera este averiado.

(e) Referencia (forma de onda del osciloscopio):

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por lo tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

*a	Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)
*b	Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)
*c	Senal de sincronizacion
*d	Forma de onda de video

(1) Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

Elemento	Contenido
Terminal de medicion	m1-3 (CV+) - m1-2 (CV-)
Ajuste de medicion	200 mV/DIV., 50 ?s/DIV.
Condicion	Interruptor de encendido en posicion ON, posicion del cambio en R, la lente de la camara no esta cubierta, se muestra una imagen

OBSERVACION:

La forma de onda de video cambia segun la imagen enviada por el conjunto de la camara de television trasera.
Cuando el interruptor de encendido esta en la posicion ACC, la forma de onda de video se emite de forma constante.

(2) Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

Elemento	Contenido
Terminal de medicion	m1-3 (CV+) - m1-2 (CV-)
Ajuste de medicion	200 mV/DIV., 50 ?s/DIV.
Condicion	Interruptor de encendido en posicion ON, posicion del cambio en R, lente de la camara cubierta, pantalla en negro

OBSERVACION:

La forma de onda de video cambia segun la imagen enviada por el conjunto de la camara de television trasera.
Cuando el interruptor de encendido esta en la posicion ACC, la forma de onda de video se emite de forma constante.

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: Haga clic aqui
