DESCRIPCION
Este DTC se memoriza si el controlador de la camara de television determina como resultado de la autocomprobacion que hay un problema en la senal de imagen enviada desde el conjunto de la camara de television lateral del lado del conductor a dicho controlador de la camara de television.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1687 | Sobrecarga de corriente detectada en la camara lateral del lado del conductor |
Averia actual de la camara lateral |
|

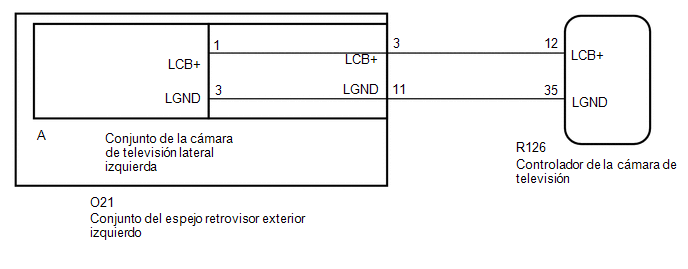

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui .gif)
Haga clic aqui
PROCEDIMIENTO
|
1. | REVISE LOS DTC |
(a) Borre los DTC.
Chassis > Circumference Monitoring Camera Control Module > Clear DTCs(b) Compruebe si se emiten DTC.
Chassis / Circumference Monitoring Camera Control Module / Trouble Codes.OK:
No se emite el DTC C1687.
| OK | .gif) | COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO) |
(a) Desconecte el conector R126 del controlador de la camara de television.
(b) Desconecte el conector O21 del conjunto del espejo retrovisor exterior izquierdo.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R126-12 (LCB+) - O21-3 (LCB+) |
Siempre | Inferior a 1 ? |
| R126-35 (LGND) - O21-11 (LGND) | Siempre | Inferior a 1 ? |
|
R126-12 (LCB+) o O21-3 (LCB+) - Masa de la carroceria |
Siempre | 10 k? o superior |
| R126-35 (LGND) o O21-11 (LGND) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |

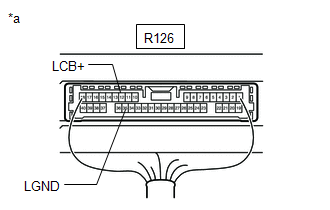

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
|
|
(b) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del Tester | Condicion del interruptor | Condicion especificada |
|---|---|---|
|
R126-12 (LCB+) - R126-35 (LGND) |
Interruptor de encendido en posicion ON |
5.5 a 7.05 V |
|
R126-12 (LCB+) - R126-35 (LGND) |
Interruptor de encendido desactivado |
Por debajo de 1 V |
| NG | | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
| 4. |

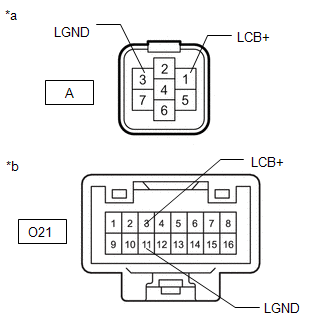

INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
| (a) Desconecte el conector del conjunto de la camara de television lateral izquierda. |
|
(b) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| A-1 (LCB+) - O21-3 (LCB+) | Siempre | Inferior a 1 ? |
|
A-3 (LGND) - O21-11 (LGND) |
Siempre | Inferior a 1 ? |
| A-1 (LCB+) o O21-3 (LCB+) - Masa de la carroceria |
Siempre | 10 k? o superior |
| A-3 (LGND) o O21-11 (LGND) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
|
| 5. |
COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL IZQUIERDA |
(a) Reemplace el conjunto de la camara de television lateral izquierda por una nueva o por una que funcione correctamente.
Haga clic aqui
|
| 6. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Chassis > Circumference Monitoring Camera Control Module > Clear DTCs(b) Compruebe si se emiten DTC.
Chassis / Circumference Monitoring Camera Control Module / Trouble Codes.OK:
No se emite el DTC C1687.
| OK | | FIN (EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL IZQUIERDA PRESENTA DEFECTOS) |
| NG | | SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION |
