■ Anclajes inferiores ISOFIX (sistema de sujeción para niños ISOFIX)

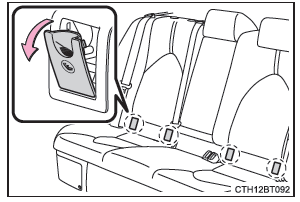

Se proporcionan anclajes inferiores para los asientos laterales traseros.
(En los asientos hay marcas que muestran la ubicación de los anclajes.)
■ Instalación mediante anclaje inferior ISOFIX (sistema de sujeción para niños ISOFIX)
Instale el sistema de sujeción para niños de acuerdo con el manual de funcionamiento que acompaña al sistema de sujeción para niños.
Si su sistema de sujeción para niños no está dentro de la categoría "universal" (o si la información necesaria no está en la tabla), consulte la "lista de vehículos" proporcionada por el fabricante del sistema de sujeción para niños para diferentes posiciones de instalación posibles o compruebe la compatibilidad consultando al proveedor de su asiento para niños.
1. Ajuste el asiento
Ajuste el ángulo del respaldo del asiento en la posición más vertical.
Al instalar un asiento para niños orientado hacia delante, si hay un hueco entre el asiento para niños y el respaldo del asiento, ajuste el ángulo del respaldo del asiento hasta que se consiga un buen contacto.
2. Si el apoyacabezas interfiere con su sistema de sujeción para niños y el apoyacabezas puede ser extraído, extraiga el apoyacabezas.
De lo contrario, ponga el apoyacabezas en la posición más elevada.
3. Retire las cubiertas del anclaje.

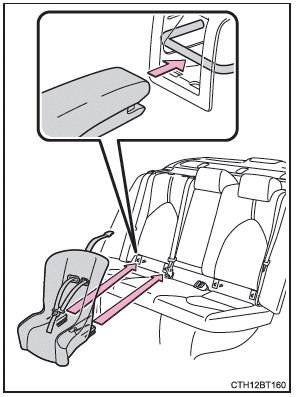

4. Compruebe las posiciones de las barras de fijación exclusivas e instale el sistema de sujeción para niños en el asiento.
Las varillas están colocadas detrás de las cubiertas del anclaje.
5. Después de instalar el sistema de sujeción para niños, muévalo hacia delante y hacia atrás para asegurarse de que esté bien instalado.
ADVERTENCIA
■ Al instalar un sistema de sujeción para niños
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o mortales.
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. COLOQUE EL SUBCONJUNTO DE LA MOLDURA DEL MARCO DE LAS VENTA ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA LA TAPA DE LA POLEA DEL GENERADOR
(a) Extraiga la tapa de la polea del generador en el generador con polea de embrague.
AVISO:
No reutilice la tapa de la polea del generador.
Si se extrae la tapa de la polea del generador, sustituya la tapa de ...
