SISTEMA DE DIAGNÓSTICO
INSPECCIONE EL DLC3
(a) Inspeccione el DLC3.
Haga clic aquí .gif)

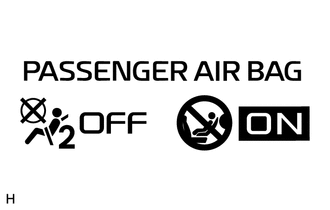

FUNCIÓN DEL INDICADOR DE ON/OFF DEL AIRBAG DEL PASAJERO
(a) Inspección inicial
(1) Coloque el interruptor de encendido en posición ON.

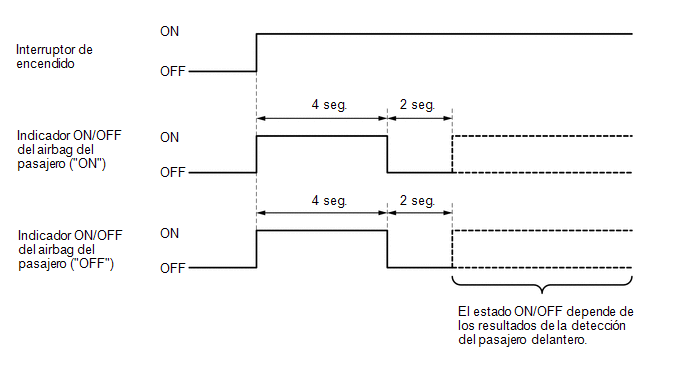

(2) El indicador ON/OFF del airbag del pasajero se enciende durante aproximadamente 4 segundos y luego se apaga alrededor de 2 segundos.
(3) Aproximadamente 6 segundos después de colocar el interruptor de encendido en posición ON, el indicador ON/OFF del airbag del pasajero señalará ON/OFF en función de las siguientes condiciones.
Funcionamiento del indicador|
Condición del asiento del pasajero delantero |
Indicador ON/OFF del airbag del pasajero |
Luz de advertencia de SRS | |
|---|---|---|---|
|
Indicador ON | Indicador OFF | ||
|
Vacante | OFF |
ON | OFF |
|
El adulto*1 está sentado |
ON | OFF |
OFF |
| El niño*2 está sentado |
ON u OFF*2 | OFF u ON*2 |
OFF |
| El sistema de sujeción para niños está instalado |
OFF | ON |
OFF |
| Fallo del sistema de clasificación de ocupantes |
OFF | ON |
ON |
OBSERVACIÓN:
INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO
(a) Coloque el interruptor de encendido en posición ON.
(b) Compruebe que el indicador ON/OFF del airbag del pasajero ("ON" y "OFF") se encienda durante aproximadamente 4 segundos y, luego, se apague durante unos 2 segundos.
OBSERVACIÓN:
Consulte la tabla del funcionamiento del indicador en "Función del indicador ON/OFF del airbag del pasajero" para conocer el funcionamiento del indicador ON/OFF del airbag del pasajero cuando se coloca el interruptor de encendido en posición ON y transcurren aproximadamente 6 segundos.
