Toyota Camry Manual de reparaciones XV70 (2017-2023): Sello De Aceite Del Eje Del Engranaje Planetario Del Diferencial Trasero

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Tren de potencia / Eje Y Diferencial / Sello De Aceite Del Eje Del Engranaje Planetario Del Diferencial Trasero

Componentes

COMPONENTES

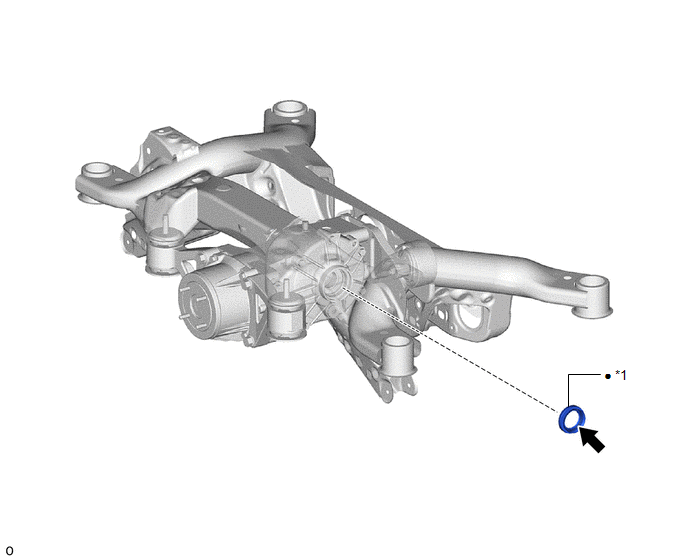

ILUSTRACIÓN

*1	SELLO DE ACEITE DEL EJE PROPULSOR TRASERO IZQUIERDO	-	-
●	Pieza no reutilizable		Grasa multiusos

SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del sello de aceite del eje propulsor trasero izquierdo.

Procedimientos necesarios después de extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Ajuste de la alineación de las ruedas traseras	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	Para la inicialización Para la calibración
Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de vista panorámica	Para la inicialización para la calibración

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

Lleve a cabo el "Reinicio de la memoria"
Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema

Avería o funcionamiento desactivado del VSC
Se emiten los DTC
Indicador luminoso de deslizamiento encendido
Indicador de advertencia ABS encendido

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

Inicialización del controlador de la cámara de televisión
Ajuste el ángulo de dirección
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR TRASERO

Haga clic aquí

2. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR TRASERO IZQUIERDO

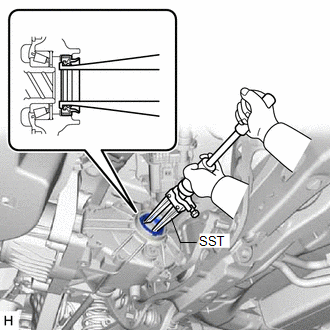

(a) Con una SST, extraiga el sello de aceite izquierdo del eje propulsor trasero.

SST: 09308-00010

AVISO:

Tenga cuidado de no dañar el subconjunto del soporte del diferencial trasero.

3. COLOQUE EL SELLO DE ACEITE DEL EJE PROPULSOR TRASERO IZQUIERDO

(a) Recubra el borde de un nuevo sello de aceite del eje propulsor delantero izquierdo con grasa multiusos.

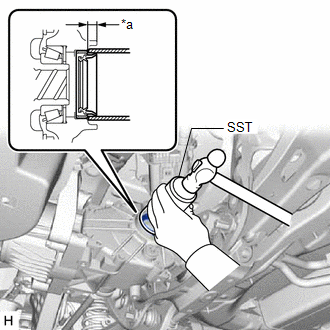

(b) Con la SST y un martillo, instale el sello de aceite izquierdo del eje propulsor trasero en el subconjunto del soporte del diferencial trasero.

SST: 09223-00010

Profundidad estándar:

6.7 a 7.7 mm (0.264 a 0.303 pulg.)

AVISO:

Dé golpecitos uniformes al sello de aceite para que quede derecho.
No golpee excesivamente el sello de aceite.

*a	Profundidad

4. INSTALE EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR TRASERO

Haga clic aquí
