EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del elemento de suspensión trasero.
Procedimientos necesarios después de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Ajuste de la alineación de las ruedas traseras |
|
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera) |
Sistema de supervisión de asistencia al estacionamiento |
|
| Sistema de supervisión de vista panorámica |
| |
| Inspección posterior a la reparación |
|
|
ADVERTENCIA:

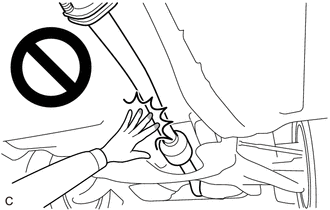

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TRANSPORTADOR DEL DIFERENCIAL TRASERO
Haga clic aquí
2. EXTRAIGA EL AMORTIGUADOR DEL SOPORTE DEL DIFERENCIAL TRASERO NO. 1
Haga clic aquí
3. EXTRAIGA EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
5. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
7. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO
Haga clic aquí
9. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
Haga clic aquí
10. EXTRAIGA LA PASTILLA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
11. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

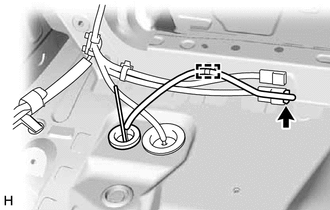

(a) Desconecte el conector y suelte la abrazadera. |
|
(b) Extraiga el ojal del mazo de cables y pase el conector por el orificio hacia la parte exterior del vehículo.

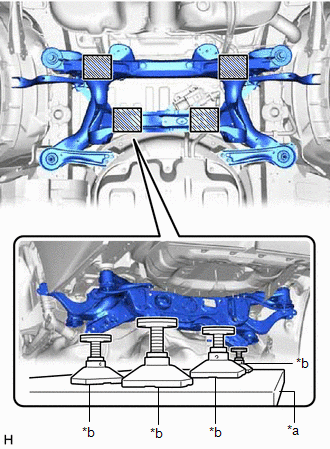

(c) Utilice un elevador del motor y 4 acopladores o herramientas equivalentes para sujetar el subconjunto del elemento de la suspensión trasera tal y como se muestra en la ilustración.
AVISO:
Coloque accesorios o herramientas equivalentes para mantener nivelado el subconjunto del elemento de la suspensión trasera.
*a | Elevador del motor |
*b | Elemento de fijación |
![]() |
Punto de colocación del dispositivo de acoplamiento |

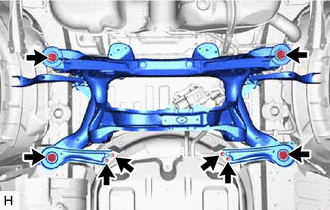

(d) Extraiga los 2 pernos, las 6 tuercas, los 2 topes inferiores del elemento de la suspensión trasera, el refuerzo inferior izquierdo del elemento de la suspensión trasera y el refuerzo inferior derecho del elemento de la suspensión trasera. |
|
(e) Baje lentamente el subconjunto del elemento de la suspensión trasera.
AVISO:

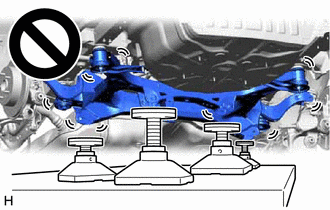

Al bajar el subconjunto del elemento de la suspensión trasera, tenga cuidado de no dañar la carrocería del vehículo ni otros componentes instalados en este.
(f) Extraiga los 4 elementos amortiguadores del elemento de la suspensión trasera del subconjunto del elemento de la suspensión trasera.
OBSERVACIÓN:
Asegúrese de colocar una marca de identificación en el elemento amortiguador del elemento de la suspensión trasera de forma que se puedan volver a instalar en su posición original.
12. EXTRAIGA EL MAZO DE CABLES

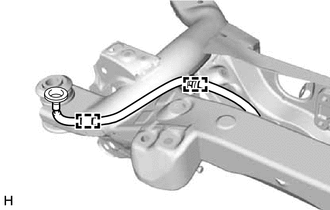

(a) Desenganche las 2 abrazaderas y extraiga el mazo de cables del subconjunto del elemento de la suspensión trasera. |
|
13. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO
Haga clic aquí
14. EXTRAIGA EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
15. EXTRAIGA EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA (para el lado izquierdo)

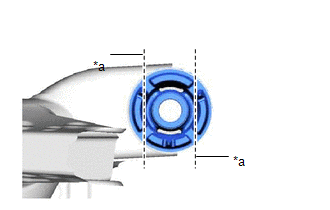

(a) Utilice un cincel y un martillo para doblar las 2 partes de la nervadura del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera. AVISO: Asegúrese de doblar las 2 partes de la nervadura del elemento amortiguador hasta que las garras de la SST encajen firmemente. |
|
(b) Lubrique las superficies de contacto del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera.

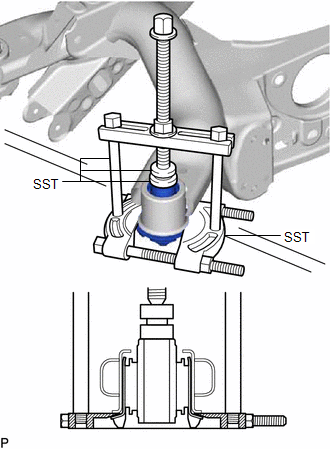

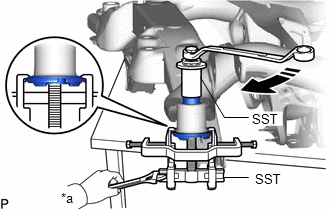

(c) Coloque la SST como se indica en la ilustración. SST: 09830-10010 09830-01010 09830-01040 09830-01050 SST: 09950-40011 09951-04010 09952-04010 09954-04010 09955-04061 09958-04011 AVISO: Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla. |
|
(d) Utilice la SST para extraer el elemento amortiguador de montaje del cuerpo del elemento de la suspensión delantera, mientras aplica lubricante en el espacio libre que queda entre el elemento amortiguador de montaje del cuerpo delantero del elemento de la suspensión trasera y el subconjunto del elemento de la suspensión trasera.
SST: 09830-10010
09830-01010
09830-01040
09830-01050
SST: 09950-40011
09951-04010
09952-04010
09954-04010
09955-04061
09958-04011
AVISO:
*a | Sujetar |
![]() |
Girar |
(e) Extraiga la SST y el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera del subconjunto del elemento de la suspensión trasera.
16. EXTRAIGA EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
17. EXTRAIGA EL ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA

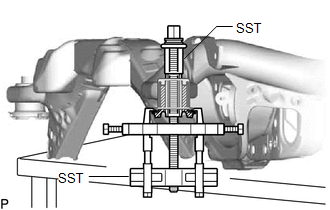

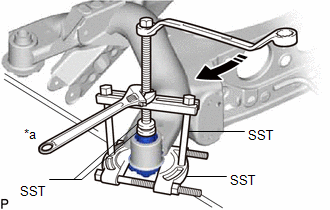

(a) Coloque la SST como se indica en la ilustración. SST: 09950-00020 SST: 09950-00030 SST: 09950-60011 09951-00330 AVISO: Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla. |
|
(b) Utilice la SST para extraer el elemento amortiguador de montaje del cuerpo del elemento de suspensión trasero izquierdo, mientras aplica lubricante en el espacio libre que queda entre el elemento amortiguador de montaje del cuerpo trasero del elemento de suspensión trasero izquierdo y el subconjunto del elemento de la suspensión trasera.
SST: 09950-00020
SST: 09950-00030
SST: 09950-60011
09951-00330
AVISO:
*a | Sujetar |
![]() |
Girar |
(c) Extraiga la SST y el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera del subconjunto del elemento de la suspensión trasera.
18. EXTRAIGA EL ELEMENTO AMORTIGUADOR DE MONTAJE DERECHO DE LA CARROCERÍA TRASERA DEL ELEMENTO DE SUSPENSIÓN TRASERO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
19. EXTRAIGA EL TAPÓN DEL ORIFICIO

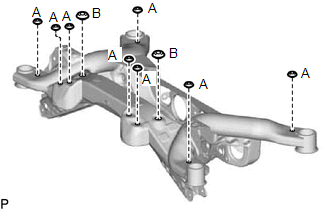

(a) Extraiga los 10 tapones de orificio del subconjunto del elemento de suspensión trasera. OBSERVACIÓN: El tapón del orificio puede tener 2 formas diferentes. |
|
