Para que otro vehículo remolque su vehículo, debe instalar la anilla de remolque en su vehículo. Instalación de la anilla de remolque mediante el siguiente procedimiento.
1. Extraiga la llave de tuercas de la rueda y la anilla de remolque.

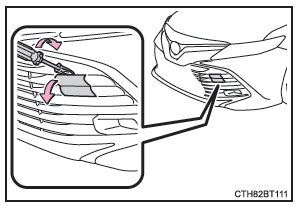

2. Quite la cubierta de la anilla con un destornillador de cabeza plana.
Para proteger la carrocería, coloque un trapo entre el destornillador y la carrocería del vehículo, tal como se muestra en la ilustración.

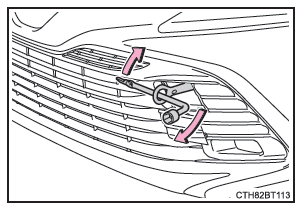

3. Introduzca la anilla de remolque en el orificio y apriétela ligeramente a mano.
4. Acabe de apretar la anilla de remolque con la llave de tuercas de la rueda o con una barra metálica dura.
5. Fije firmemente cables o cadenas a la anilla de remolque.
Tenga cuidado de no dañar la carrocería del vehículo.
6. Entre en el vehículo que va a ser remolcado y arranque el sistema híbrido.
Si el sistema híbrido no arranca, coloque el interruptor de alimentación en el modo ON.
7. Cambie la palanca de cambios a N y libere el freno de estacionamiento.
Desactive del modo automático. Si la palanca de cambios se ha quedado atascada.
■ Durante el remolcado
Si el sistema híbrido está apagado, no funcionará la servoasistencia de los frenos ni de la dirección, por lo que estas operaciones resultarán más difíciles.
■ Llave de tuercas de la rueda
La llave de tuercas de la rueda está instalada en el maletero.
