Toyota Camry Manual del propietario XV70 (2017-2023): Precauciones relacionadas con el sistema híbrido

Toyota Camry Manual del propietario XV70 (2017-2023) / Seguridad de los pasajeros y del vehículo / Sistema híbrido / Precauciones relacionadas con el sistema híbrido

Tenga cuidado al manipular el sistema híbrido, puesto que es un sistema de alta tensión (unos 650 V como máximo) y también contiene piezas que se calientan mucho cuando el sistema híbrido está en marcha.

Siga las instrucciones de las etiquetas de advertencia adheridas al vehículo.

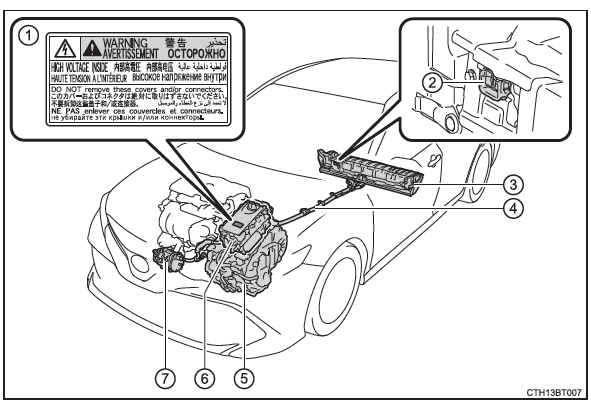

Sistema híbrido

La ilustración muestra un ejemplo explicativo y puede diferir del elemento real.

  1. Etiqueta de advertencia
  2. Conector de servicio
  3. Batería híbrida (batería de tracción)
  4. Cables de alta tensión (naranja)
  5. Motor eléctrico (motor de tracción)
  6. Unidad de control de potencia
  7. Compresor del aire acondicionado

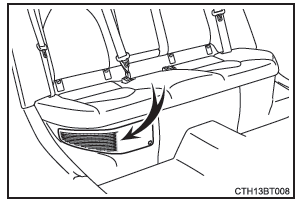

Orificio de ventilación de admisión de aire de la batería híbrida (batería de tracción)

Debajo del asiento trasero, en el lado derecho, existe un orificio de ventilación de admisión de aire para refrigerar la batería híbrida (batería de tracción). Si el orificio de ventilación se obstruye, puede que se limite la carga/descarga de la batería híbrida (batería de tracción).

Sistema híbrido

Sistema de desconexión de emergencia

Cuando el sensor de impactos detecta cierto nivel de impacto, el sistema de desconexión de emergencia bloquea la corriente de alta tensión y detiene la bomba de combustible para minimizar el riesgo de electrocución y fuga de combustible. Si el sistema de desconexión de emergencia se activa, su vehículo no arrancará. Para volver a arrancar el sistema híbrido, póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un taller de confianza.

Sistema de aviso acústico de vehículo (si está instalado)
Al conducir con el motor de gasolina parado, se reproducirá un sonido, que cambia de acuerdo a la velocidad de la conducción, para avisar a las personas en las cercanías de que se acerca el vehí ...

Mensaje de aviso del sistema híbrido
Cuando se produce un funcionamiento incorrecto en el sistema híbrido o se intenta realizar una operación no autorizada, aparece automáticamente un mensaje. Si se muestra un mensaje de aviso e ...
