COMPROBACION DEL FUNCIONAMIENTO
COMPRUEBE EL FUNCIONAMIENTO DEL ASIENTO ELECTRICO

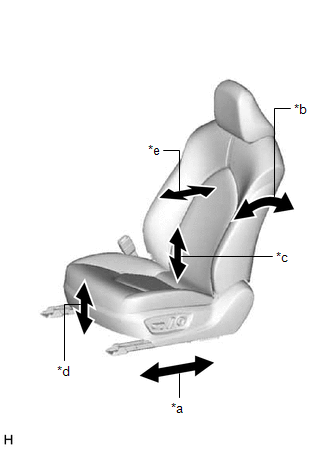

(a) Compruebe las funciones basicas.
|
*a | Funcion de deslizamiento |
|
*b | Funcion de reclinado |
|
*c | Funcion de elevacion |
|
*d | Funcion de movimiento vertical delantero |
|
*e | Funcion de ajuste del soporte lumbar (para el asiento del conductor) |
(1) Accione los interruptores del asiento electrico y compruebe si todas las funciones del asiento funcionan correctamente:
OBSERVACION:
El interruptor del asiento electrico delantero es un termino colectivo para designar al interruptor del asiento electrico delantero izquierdo y al interruptor del asiento electrico delantero derecho.
INSPECCIONE EL MOTOR DEL ASIENTO DELANTERO (FUNCION DE DESLIZAMIENTO, RECLINADO, MOVIMIENTO VERTICAL DELANTERO Y ELEVACION)
(a) Compruebe el funcionamiento del PTC dentro del motor del asiento electrico.
OBSERVACION:
La resistencia del termistor del PTC aumenta cuando se mantiene pulsado el interruptor del asiento electrico delantero, incluso despues de haber movido el asiento a una posicion limite en una direccion. Si la resistencia supera un nivel determinado, se corta la corriente para evitar un cortocircuito.
AVISO:
(1) Seleccione una funcion del asiento electrico. Accione el interruptor del interruptor del asiento electrico delantero y mueva el asiento hasta la posicion mas alejada posible en una direccion. Mantenga el asiento en dicha posicion durante aproximadamente 60 segundos.
(2) Accione de nuevo el interruptor del asiento electrico delantero y siga intentando mover el asiento en la misma direccion que en el paso anterior. Mida el tiempo transcurrido hasta que se corte la corriente (el sonido de funcionamiento del motor cesara).
Estandar:
4 a 90 segundos
(3) Una vez cortada la corriente, suelte el interruptor del asiento electrico delantero y espere aproximadamente 60 segundos.
(4) Accione el mismo interruptor del asiento electrico delantero y desplace el asiento en direccion contraria. Compruebe si el motor funciona.
COMPRUEBE EL MOTOR DE AJUSTE DEL SOPORTE LUMBAR (para el asiento del conductor)
(a) Compruebe el funcionamiento del PTC dentro del motor de ajuste del soporte lumbar.
AVISO:
La inspeccion debe realizarse con el asiento instalado en el vehiculo.
(1) Accione el interruptor de encendido del asiento delantero izquierdo y mueva el soporte lumbar a la posicion mas adelantada o retrasada posible. Mantenga el asiento en dicha posicion durante aproximadamente 60 segundos.
(2) Vuelva a accionar el interruptor de encendido del asiento delantero izquierdo y siga intentando mover el soporte lumbar en la misma direccion que en el paso anterior. Mida el tiempo transcurrido hasta que se corte la corriente (cesa el sonido de funcionamiento del motor).
Estandar:
4 a 90 segundos
(3) Cuando haya cortado la corriente, suelte el interruptor de encendido del asiento delantero izquierdo y espere aproximadamente 60 segundos.
(4) Accione el interruptor de encendido del asiento electrico delantero izquierdo y mueva el soporte en la direccion opuesta. Compruebe si el motor funciona.
