Manual de réparation,
Componentes
COMPONENTES

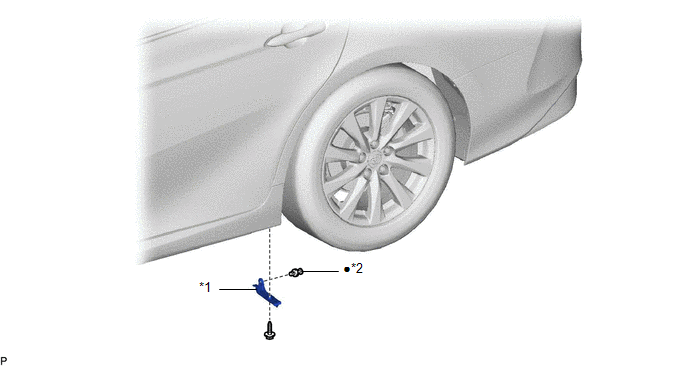

ILUSTRACIÓN
|
*1 | CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE |
*2 | CLIP |
|
● | Pieza no reutilizable |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO

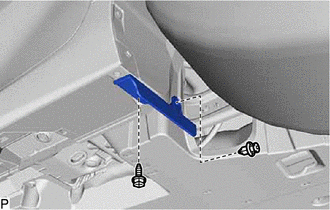

1. EXTRAIGA LA CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE
| (a) Extraiga el clip. |
|
(b) Extraiga el tornillo y la cubierta del extremo de la moldura delantera del panel oscilante.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE
(a) Coloque la cubierta del extremo de la moldura delantera del panel oscilante con el tornillo.
(b) Coloque un clip nuevo.
