Componentes
COMPONENTES

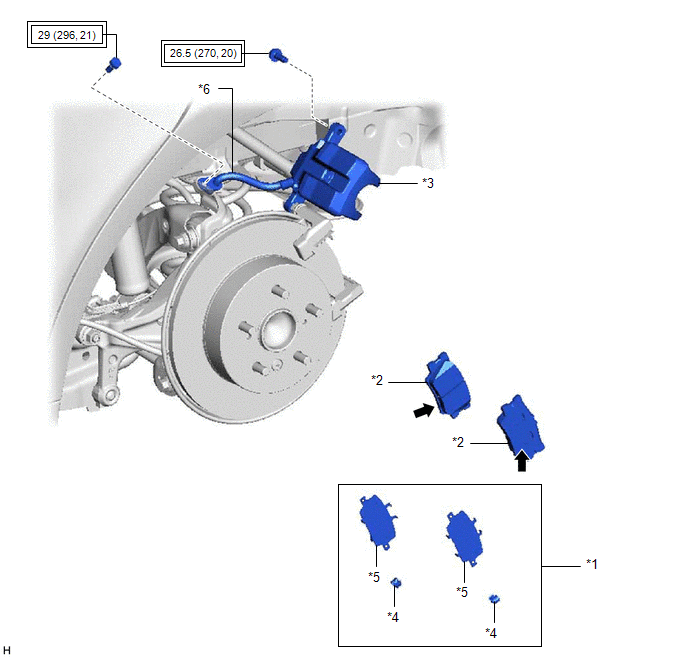

ILUSTRACIÓN
|
*1 | KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO |
*2 | PASTILLA DEL FRENO DE DISCO TRASERO |
|
*3 | CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO |
*4 | PLACA INDICADORA DE DESGASTE DE LAS PASTILLAS DE LOS DISCOS DE FRENO TRASEROS |
|
*5 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 1 |
*6 | MANGUERA FLEXIBLE TRASERA |
.png) |
Par de apriete para "Zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
Grasa para frenos de disco |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
