DESCRIPCION
La senal de video procedente del conjunto de la camara de television trasera se transmite al conjunto del receptor de radio y pantalla.

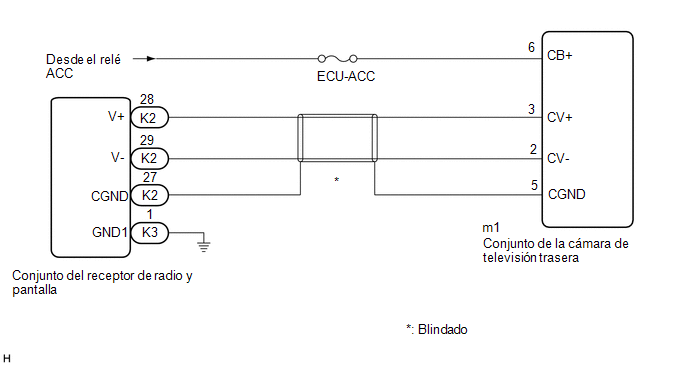

DIAGRAMA DE CONEXIONES
.png)
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui .gif)
PROCEDIMIENTO
|
1. | COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA) |
Haga clic aqui
| NG | .gif) | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION ACC - MASA) |
Haga clic aqui
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (V-, CGND) |
Haga clic aqui
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 4. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (V+, GND1) |
Haga clic aqui
| NG | | REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA Haga clic aqui |
|
| 5. |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Sustituya el conjunto del receptor de radio y la pantalla por uno nuevo o en buen estado.
Haga clic aqui
(b) Compruebe que el sistema de supervision de asistencia al estacionamiento funcione con normalidad.
OK:
El sistema de supervision de asistencia al estacionamiento funciona con normalidad.
| OK | | FIN |
| NG | |
REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA Haga clic aqui |
