DESCRIPCION

La senal de video procedente del conjunto de la camara de television trasera se transmite al conjunto del receptor de radio y pantalla.

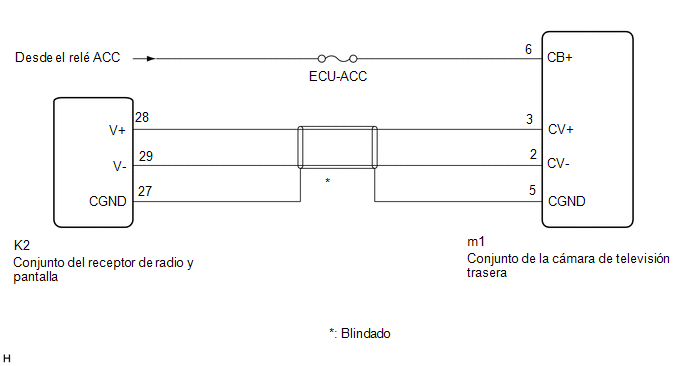

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

Segun las piezas que se sustituyan o las operaciones que se realicen durante la inspeccion o el mantenimiento del vehiculo, puede que sea necesario realizar la calibracion de otros sistemas, asi como la del sistema de supervision de asistencia al estacionamiento.

Haga clic aqui

OBSERVACION:

Es posible que las imagenes no sean nitidas aun en condiciones normales, si:

En el habitaculo se utilizan dispositivos electricos (es posible que se produzca ruido en la imagen).
Se han instalado accesorios que generan ondas de radio (es posible que se produzca ruido en la imagen).
Se acciona el conjunto del interruptor del espejo retrovisor exterior (es posible que se produzca ruido en la imagen).
La pantalla multiple esta fria (la imagen que aparece inmediatamente despues de activar el interruptor del motor (IG) puede ser borrosa o mas oscura de lo normal).
La lente de la camara esta manchada de nieve, barro, etc.
Un fuerte rayo de luz, como los rayos del sol o de un faro, incide en la camara.
Esta demasiado oscuro alrededor de la camara (por la noche, etc.).
La temperatura ambiente alrededor de la camara es demasiado alta o demasiado baja.
El vehiculo esta inclinado en un angulo pronunciado.
La lente del conjunto de la camara de television trasera esta rayada.
La lente del conjunto de la camara de television trasera tiene gotas de agua sobre ella o hay una gran humedad.
Cuando la camara se utiliza con luces fluorescentes, luces de sodio, luces de mercurio, etc., puede parecer que las luces y las zonas iluminadas parpadean.

PROCEDIMIENTO

1.	COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA)

Haga clic aqui

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

2.	REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

(a) Reemplace el conjunto de la camara de television trasera por uno nuevo o por uno en buen estado.

Haga clic aqui

(b) Compruebe que el sistema de supervision de asistencia al estacionamiento funcione con normalidad.

OK:

El sistema de supervision de asistencia al estacionamiento funciona con normalidad.

FIN

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui
