Toyota Camry Manual de reparaciones XV70 (2017-2023): Oscilador De La Llave ElEctrica (para El Compartimiento De Equipajes Exterior)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Sistema Antirrobo / Entrada Sin Llave / Oscilador De La Llave ElEctrica (para El Compartimiento De Equipajes Exterior)

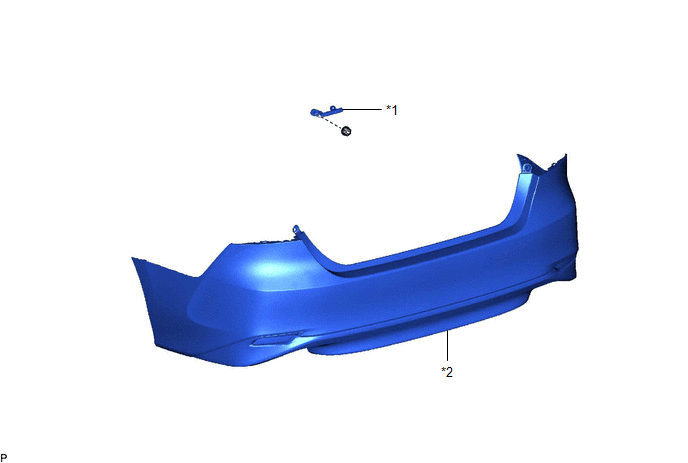

Componentes

COMPONENTES

ILUSTRACION

*1

ANTENA DE LA LLAVE ELECTRICA

*2

CONJUNTO DEL PARACHOQUES TRASERO

ExtracciOn

EXTRACCION

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aqui

2. EXTRAIGA LA ANTENA DE LA LLAVE ELECTRICA

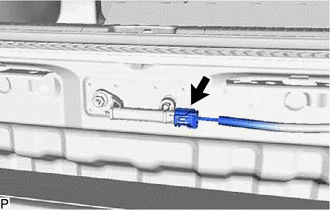

(a) Desconecte el conector.

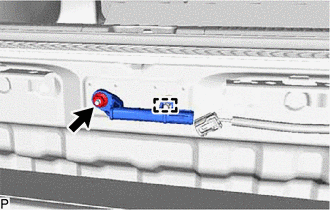

(b) Extraiga la tuerca.

(c) Desenganche la guia para extraer la antena de la llave electrica.

AVISO:

Tenga cuidado al extraer la antena de la llave electrica. Si la antena de la llave electrica se cae, sustituyala por una nueva.

InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE LA ANTENA DE LA LLAVE ELECTRICA

(a) Enganche la guia e instale la antena de la llave electrica con la tuerca.

AVISO:

Tenga cuidado al instalar la antena de la llave electrica. Si la antena de la llave electrica se cae, sustituyala por una nueva.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aqui
