PRECAUCION/AVISO/OBSERVACION
AVISO:
Algunas emisiones de radio satelite son de pago. Se debe realizar un contrato entre la empresa de la radio satelite y el usuario. Si el contrato caduca, no sera posible captar la emision.
PROCEDIMIENTO
| 1. |
INSPECCIONE LOS ALREDEDORES |

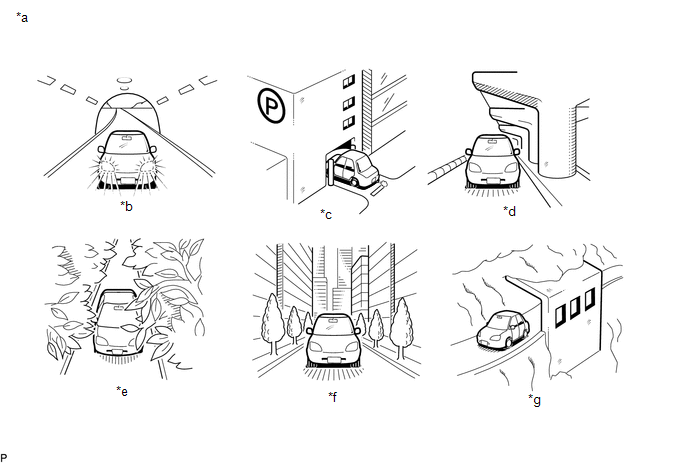

(a) Compruebe si el vehiculo se encuentra en un lugar con una recepcion dificil, debido a que hay un objeto bloqueado en la zona situada por encima del vehiculo.
|
*a | Ejemplo |
*b | En un tunel |
|
*c | En el interior de un edificio |
*d | Bajo un paso elevado |
|
*e | En un bosque o en un sendero bordeado de arboles |
*f | Entre edificios de gran altura |
|
*g | Bajo un risco o un saliente |
- | - |
OBSERVACION:
Si la zona situada por encima el vehiculo esta obstruida, como en un edificio o tunel, es posible que no haya recepcion.
OK:
La zona situada por encima vehiculo no esta obstruida.
| NG | .gif) | FIN (MUEVA EL VEHICULO A UN LUGAR DE MEJOR COBERTURA) |
|
| 2. |
COMPRUEBE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Compruebe si se recibe CH001 (recepcion libre).
OK:
Se puede recibir CH001.
| NG | | IR AL PUNTO 6 |
|
| 3. |
COMPRUEBE LOS AJUSTES DE VISUALIZACION |
(a) Compruebe la pantalla.
Resultado:
|
Resultado | Consulte |
|---|---|
|
Se muestra "SAT Ch Unauth". |
A |
| Se visualiza "-----". |
B |
| No se muestran las visualizaciones anteriores. |
C |
| B |
| NO HAY SE PUEDEN GRABAR/PROGRAMA NOMBRE TITULO O CANCIONES/EFECTO ASOCIADO CON CANAL EN ESE MOMENTO |
| C |
| IR AL PUNTO 6 |
|
| 4. |
COMPRUEBE LAS CONDICIONES DEL CONTRATO |
(a) Compruebe si se ha prolongado la duracion del contrato o si ha llegado a su fin.
OK:
El contrato de pago es valido.
| NG | | PARA CAPTAR EMISORAS DE PAGO, DEBE REALIZARSE UN CONTRATO CON LA EMPRESA DE SERVICIO DE RADIO SATELITE |
|
| 5. |
LLEVE A CABO LA ACTUALIZACION DE LA ACTIVACION |
(a) Lleve a cabo la actualizacion de la activacion consultando el sitio web de la compania del radio satelite (http://www.siriusxm.com).
OK:
La averia desaparece.
OBSERVACION:
La identificacion de radio SiriusXM que hay que llevar a cabo para ejecutar la actualizacion de la activacion se muestra cuando se selecciona CH000 en la radio satelite.
| OK | | FIN DE LA INSPECCION |
| NG | | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| 6. |
COMPRUEBE LA VISUALIZACION |
(a) Compruebe la pantalla.
Resultado:
|
Resultado | Vaya a |
|---|---|
|
Se visualiza "SAT Ck Antenna". |
A |
| Aparece el mensaje "SAT No Signal". |
B |
| Aparece el mensaje "Loading". | |
|
Se visualiza "SAT Ch Off Air". |
C |
| Despues de que se visualiza "SAT Ch Unavail", la pantalla cambia automaticamente a CH001. |
D |
| No se muestran las visualizaciones anteriores. |
E |
| B |
| FIN (MUEVA EL VEHICULO A UN LUGAR DE MEJOR COBERTURA) |
| C |
| NO SE CAPTA EL CANAL. LA EMISION SE PUEDE ESCUCHAR O VER CUANDO VUELVA LA TRANSMISION. (COMPRUEBE CON LA EMISORA DE RADIO) |
| D |
| HA FINALIZADO LA TRANSMISION DEL CANAL (COMPRUEBE CON LA EMISORA DE RADIO) |
| E |
| IR AL PUNTO 11 |
|
| 7. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado delantero) |
(a) Sustituya el subconjunto del cable de la antena (para el lado delantero) por uno nuevo o en buen estado y compruebe si las emisiones de radio se pueden recibir con normalidad.
Haga clic aqui .gif)
OK:
Se capta la radio normalmente.
| OK | | FIN DE LA INSPECCION |
|
| 8. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2 |
(a) Sustituya el subconjunto del cable de antena del amplificador No. 2 por uno nuevo o en buen estado y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN DE LA INSPECCION |
|
| 9. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 |
(a) Sustituya el subconjunto del cable de antena del amplificador No. 5 por uno nuevo o en buen estado y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN |
|
| 10. |
REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO |
(a) Sustituya el conjunto de la antena del techo por uno nuevo o uno que funcione correctamente y compruebe si se pueden recibir las emisiones de radio con normalidad.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN DE LA INSPECCION |
| NG | | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| 11. |
INSPECCIONE EL CANAL SELECCIONADO ACTUALMENTE |
(a) Compruebe si esta seleccionado actualmente CH000.
OK:
CH000 seleccionado.
| OK | | FIN DE LA INSPECCION (CH000 NO SUENA. SELECCIONE OTRO CANAL). |
| NG | | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
