PROCEDIMIENTO
|
1. | COMPRUEBE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Compruebe la funcion de busqueda automatica de emisoras de radio.
(1) Active la funcion de busqueda automatica de emisoras de radio para comprobar su funcionamiento.
Resultado:
|
Resultado | Vaya a |
|---|---|
|
La funcion de busqueda automatica de emisoras no se detiene. |
A |
| La funcion de busqueda automatica de emisoras se detiene en una emisora. |
B |
| B |
.gif) | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 2. |
COMPRUEBE LOS COMPONENTES OPCIONALES |
(a) Compruebe si estan instalados componentes opcionales, tales como una pelicula parasol o una antena telefonica, que puedan reducir la capacidad de recepcion.
Resultado:
|
Resultado | Vaya a |
|---|---|
|
No hay componentes opcionales instalados. |
A |
| Hay componentes opcionales instalados. |
B |
AVISO:
No extraiga los componentes opcionales sin permiso del cliente.
| B |
| QUITE LOS COMPONENTES OPCIONALES Y VUELVA A COMPROBAR (CONSULTE EL AVISO ANTERIOR) |
|
| 3. |
COMPRUEBE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
| (a) Preparacion para la comprobacion (1) Desacople el conector de antena del conjunto del receptor de radio y pantalla. |
|
(b) Compruebe si hay ruido
(1) Coloque el interruptor de encendido en la posicion ACC con el conector del conjunto receptor de radio y pantalla conectado.
(2) Encienda la radio y sintonicela en el modo AM.

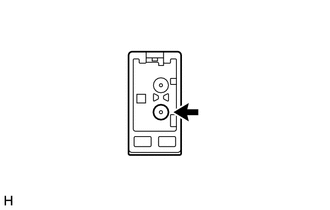

(3) Toque la clavija de la antena del conjunto de receptor de radio y pantalla con un destornillador, un cable fino u otro objeto metalico, y compruebe si se oye ruido procedente de los altavoces.
OK:
Se escucha ruido desde los altavoces.
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 4. |
INSPECCIONE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA |

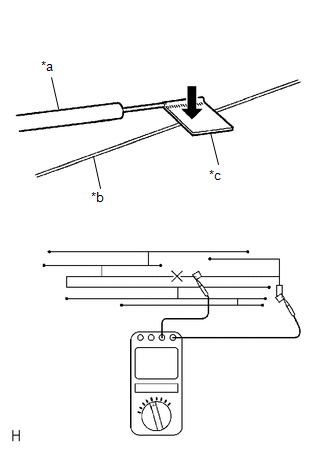

| (a) Compruebe la continuidad del cable de la antena del cristal de la ventanilla. AVISO: Cuando limpie el cristal, limpielo en la direccion del cable con un pano suave y seco. Tenga cuidado de no danar el cable. No use detergentes ni productos limpiacristales que contengan ingredientes abrasivos. Cuando mida la resistencia, envuelva la punta de cada sonda con papel de aluminio y apriete con el dedo el papel contra el cable, como se indica en la ilustracion. OBSERVACION: Compruebe la continuidad en el centro de cada hilo de la antena, como se indica en la ilustracion. OK: Hay continuidad en el cable de la antena del cristal de la ventanilla. |
|
| NG | | REPARE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA |
|
| 5. |
COMPRUEBE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |

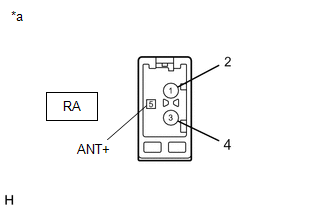

(a) Desacople el conector RA del conjunto del receptor de radio y pantalla.
| (b) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
|
|
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 6. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado delantero) |
(a) Sustituya el subconjunto del cable de la antena (para el lado delantero) por uno nuevo o en buen estado y compruebe si las emisiones de radio se pueden recibir con normalidad.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN DE LA INSPECCION |
|
| 7. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2 |
(a) Sustituya el subconjunto del cable de antena del amplificador No. 2 por uno nuevo o en buen estado y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN DE LA INSPECCION |
|
| 8. |
SUSTITUYA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 1 |
(a) Sustituya el subconjunto de la antena del amplificador No. 1 por uno nuevo o en buen estado y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN DE LA INSPECCION |
|
| 9. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para la parte trasera) |
(a) Sustituya el subconjunto del cable de la antena (para el lado trasero) por uno nuevo o en buen estado y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aqui
OK:
Se capta la radio normalmente.
| OK | | FIN |
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
