INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LA VÁLVULA DE CONMUTACIÓN DE VACÍO (para el sistema de soporte del motor de control activo)

(a) Mida la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 - 2

20 °C (68 °F)

37 a 44 Ω

1 - Masa de la carrocería

10 kΩ o más

2 - Masa de la carrocería

10 kΩ o más

Si el resultado no es el especificado, sustituya el conjunto de la válvula de conmutación de vacío (para sistema de soporte del motor de control activo).

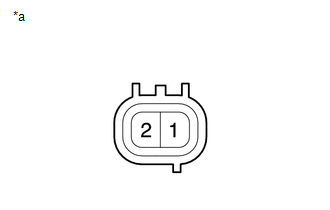

*a

Componente sin mazo de cables conectado

(Válvula de conmutación de vacío (para el sistema de soporte del motor de control activo))

(b) Compruebe el funcionamiento de la válvula de conmutación de vacío (para el sistema de soporte del motor de control activo).

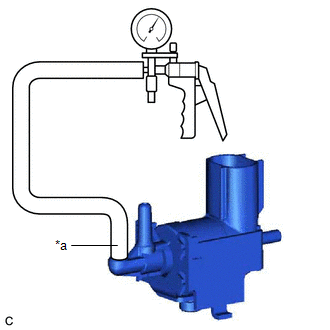

(1) Utilice una bomba de vacío para aplicar un vacío a la lumbrera de 67 kPa (503 mmHg, 19.8 Hg.pulg.) (F) y compruebe que el vacío se mantenga.

OK:

Persiste la presión de vacío.

Si el resultado no es el especificado, sustituya el conjunto de la válvula de conmutación de vacío (para sistema de soporte del motor de control activo).

*a

Lumbrera (F)

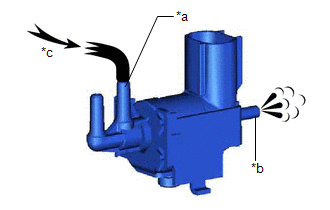

(2) Compruebe si el aire fluye de la lumbrera (E) a la (G).

Estándar:

El aire fluye de la lumbrera (E) a la lumbrera (G)

Si el resultado no es el especificado, sustituya el conjunto de la válvula de conmutación de vacío (para sistema de soporte del motor de control activo).

*a

Lumbrera (E)

*b

Lumbrera (G)

*c

Aire

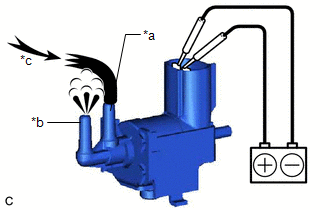

(3) Aplique tensión de la batería a los terminales y compruebe si el aire fluye desde la lumbrera (E) a la lumbrera (F).

Estándar:

El aire fluye de la lumbrera (E) a la lumbrera (F)

Si el resultado no es el especificado, sustituya el conjunto de la válvula de conmutación de vacío (para sistema de soporte del motor de control activo).

*a

Lumbrera (E)

*b

Lumbrera (F)

*c

Aire
