DESCRIPCIÓN
Este DTC se almacena cuando el conjunto del transmisor de control de las puertas se inserta en el cilindro de la llave de encendido, pero no existe comunicación entre el conjunto del transmisor de control de las puertas y el conjunto de la ECU de la llave transmisora.
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | Nota |
|---|---|---|---|---|
|
B2796 | No hay comunicación en el sistema inmovilizador |
El código ID de la llave no se puede transmitir al conjunto de la ECU de la llave transmisora (lógica de detección de 1 ciclo*). |
| Operación de confirmación de la emisión de DTC:
|
| B2798 |
Anomalía en la comunicación No. 2 |
No se puede completar la identificación del código ID de la llave en el tiempo especificado (lógica de detección de 1 ciclo*). |
| Operación de confirmación de la emisión de DTC:
|
|
Estado del vehículo cuando se detecta una avería |
Funcionamiento a prueba de fallos si se ha detectado una avería |
|---|---|
|
El motor no se puede arrancar |
- |
|
DTC N° | Lista de datos y prueba activa |
|---|---|
|
B2796 | - |
|
B2798 | - |

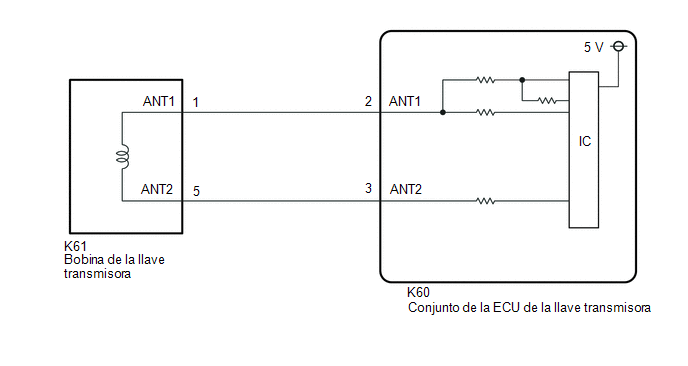

DIAGRAMA DE CONEXIONES
.png)
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí .gif)
PROCEDIMIENTO
|
1. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA - BOBINA DE LA LLAVE TRANSMISORA) |
(a) Desconecte el conector K60 del conjunto de la ECU de la llave transmisora.
(b) Desconecte el conector K61 de la bobina de la llave transmisora.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
K60-2 (ANT1) - K61-1 (ANT1) |
Siempre | Inferior a 1 Ω |
|
K60-3 (ANT2) - K61-5 (ANT2) |
Siempre | Inferior a 1 Ω |
|
K60-2 (ANT1) o K61-1 (ANT1) - Otros terminales y masa de la carrocería |
Siempre | 10 kΩ o superior |
|
K60-3 (ANT2) o K61-5 (ANT2) - Otros terminales y masa de la carrocería |
Siempre | 10 kΩ o superior |
| OK | .gif) | REEMPLACE EL CONJUNTO DEL TRANSMISOR DE CONTROL DE LA PUERTA |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
