MONTAJE
PROCEDIMIENTO

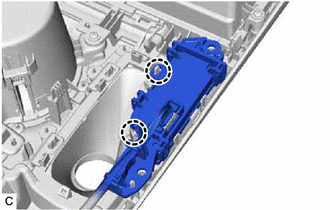

1. INSTALE EL ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN

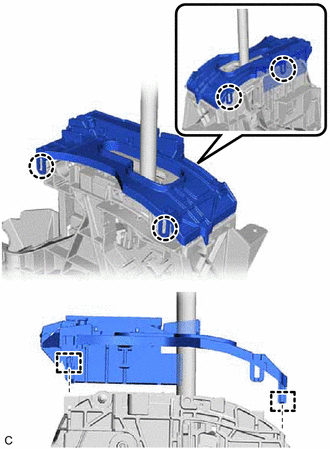

| (a) Enganche las 4 garras y las 2 guías e instale el alojamiento inferior del indicador de posición en el conjunto de la unidad de control del dispositivo de bloqueo del cambio. AVISO: No dañe el alojamiento inferior del indicador de posición. |
|
2. INSTALE EL INDICADOR DE POSICIÓN DEL CAMBIO
| (a) Enganche las 2 garras para instalar el indicador de posición del cambio en el subconjunto del panel superior trasero de la consola. |
|

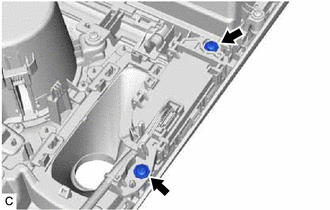

| (b) Coloque los 2 tornillos. |
|

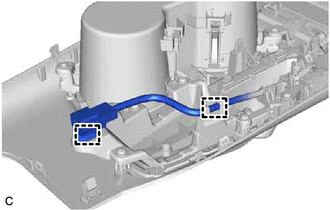

| (c) Enganche las 2 abrazaderas para conectar el mazo de cables. |
|
InspecciÓn
InstalaciÓnPerdida de comunicacion con el medidor (B1324,B1325)
DESCRIPCION Estos DTC se almacenan cuando no es posible la comunicacion entre el conjunto del receptor de radio y pantalla y el conjunto del medidor combinado o pantalla de visualizacion frontal (subconjunto del espejo con indicador).*
No. de DTC Detection Item
Condicion de deteccion de D ...
Circuito del interruptor de la luz de cortesia de las puertas traseras
DESCRIPCION La ECU principal de la carroceria (ECU
de la red multiplex de la carroceria) detecta el estado del conjunto del
interruptor de la luz de cortesia de la puerta trasera.
DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO /
OBSERVACION AVISO: Antes de sustituir la ECU
principal de la ca ...
Incompatibilidad de software con el modulo del sensor del angulo de
direccion no programado (U032851,U032857)
DESCRIPCION
La informacion enviada desde el sensor de direccion que indica si el
vehiculo cuenta con el sistema de direccion con relacion de engranajes
variable la recibe la camara de reconocimiento de avance a traves de la
comunicacion de CAN.
Cuando la informacion del vehiculo no ...
