EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del deposito de combustible.

Procedimientos necesarios despues de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario
El terminal de la bateria se desconecta o se vuelve a conectar	Realice la calibracion a punto cero del sensor de direccion	Sistema de asistencia al seguimiento de carril
	Realice la calibracion a punto cero del sensor de direccion	Sistema anticolision
	Memorice el punto neutro del angulo de la direccion.	Sistema de supervision de asistencia al estacionamiento
	Memorice el punto neutro del angulo de la direccion.	Sistema de supervision de vista panoramica
La fuga de gas del sistema de escape esta reparada	Inspeccion posterior a la reparacion	Ralenti deficiente, etc. Funcion de arranque del motor, etc.

ADVERTENCIA:

Nunca realice trabajos en los componentes del sistema de combustible cerca de posibles fuentes de ignicion.
El combustible evaporado podria encenderse y causar un accidente grave.
No realice trabajos en los componentes del sistema de combustible sin desconectar primero el cable del terminal negativo (-) de la bateria.
Las chispas podrian hacer que el combustible evaporado se encienda y causar un accidente grave.
El conjunto del deposito de combustible es muy pesado. Asegurese de seguir el procedimiento que se describe en el manual de reparaciones; de lo contrario, el conjunto del deposito de combustible podria caerse del elevador de motores.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aqui

2. EXTRAIGA EL SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO

Haga clic aqui

3. DRENE EL COMBUSTIBLE

4. EXTRAIGA EL ARBOL DE TRANSMISION CON EL CONJUNTO DEL COJINETE CENTRAL

Haga clic aqui

5. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO No. 2

Haga clic aqui

6. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1

Haga clic aqui

7. EXTRAIGA EL SUBCONJUNTO DEL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 2

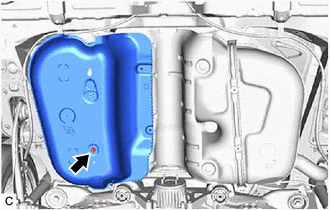

(a) Extraiga la tuerca y el subconjunto del protector del deposito de combustible No. 2 del subconjunto de la banda derecha del deposito de combustible No. 1.

8. EXTRAIGA EL SUBCONJUNTO DE LA PROTECCION DEL DEPOSITO DE COMBUSTIBLE NO. 1

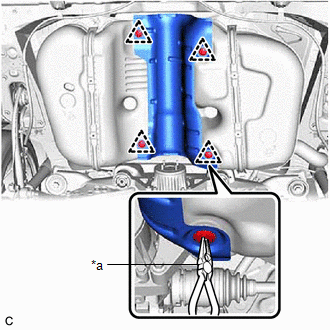

(a) Extraiga los 4 clips y el subconjunto del protector deposito de combustible No. 1 del conjunto del deposito de combustible con unos alicates de punta de aguja.

*a	Alicates de punta de aguja

9. DESCONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

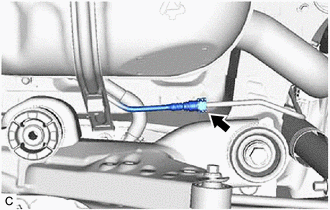

(a) Desconecte el subconjunto del tubo principal del deposito de combustible de la tuberia de combustible.

Haga clic aqui

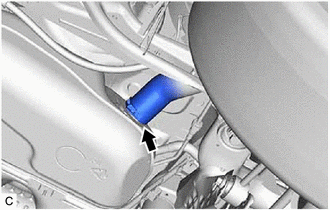

10. DESCONECTE EL SUBCONJUNTO DEL TUBO DE ALIMENTACION DEL DEPOSITO DE COMBUSTIBLE

(a) Desconecte el subconjunto del tubo de entrada del deposito de combustible del conjunto del deposito de combustible.

Haga clic aqui

11. EXTRAIGA EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

ADVERTENCIA:

El conjunto del deposito de combustible es muy pesado. Asegurese de seguir el procedimiento que se describe en el manual de reparaciones, de lo contrario, el conjunto del deposito de combustible podria caerse del elevador de motores.

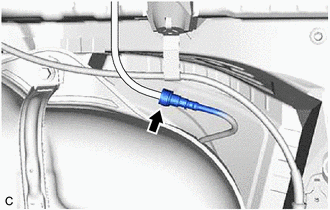

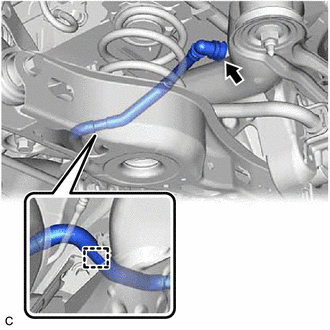

(a) Desconecte el subconjunto del tubo de ventilacion del deposito de combustible No. 1 del tubo de combustible.

Haga clic aqui

(b) Desenganche la abrazadera y desconecte el conjunto de la valvula de corte de combustible con tubo del subconjunto de la manguera de ventilacion del deposito de combustible.

Haga clic aqui

OBSERVACION:

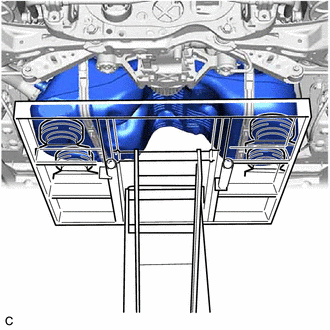

Mantenga el conjunto del deposito de combustible de forma horizontal con ayuda de accesorios de altura regulable y accesorios de elevacion.

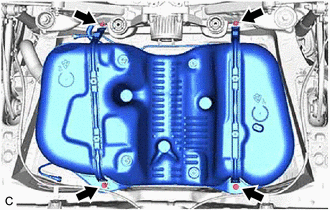

(d) Extraiga los 4 pernos, el subconjunto de la banda izquierda del deposito de combustible No. 1 y el subconjunto de la banda derecha del deposito de combustible No. 1.

(e) Baje el elevador de motor para extraer el conjunto del deposito de combustible.

AVISO:

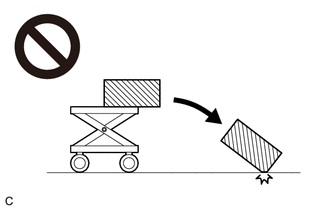

Tenga cuidado de que no se caiga el conjunto del deposito de combustible.
Al extraer el conjunto del deposito de combustible, inclinelo levemente para evitar que interfiera con las piezas circundantes.

12. EXTRAIGA EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

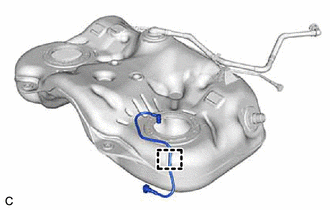

(a) Desmonte la abrazadera para retirar el subconjunto del tubo principal del deposito de combustible del conjunto del deposito de combustible.

13. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DEL COMBUSTIBLE

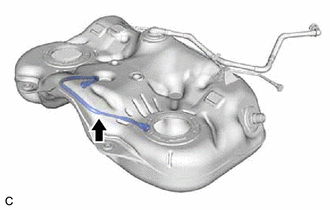

(a) Extraiga el subconjunto del tubo de ventilacion de retorno del combustible del conjunto del deposito de combustible.

14. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6

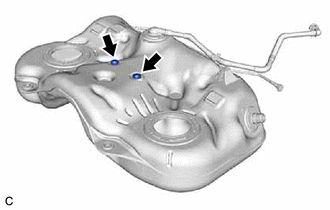

(a) Extraiga los 2 amortiguadores del deposito de combustible No. 6 del conjunto del deposito de combustible.

15. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 1

(a) Extraiga los elementos amortiguadores n° 1 del deposito de combustible del conjunto del deposito de combustible.

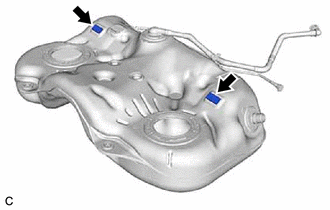

16. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2

(a) Extraiga los 2 amortiguadores del deposito de combustible No. 2 del conjunto del deposito de combustible.

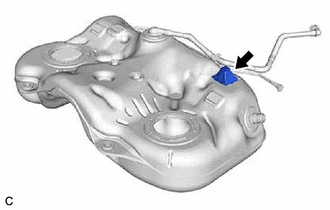

17. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE

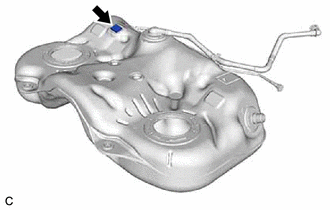

(a) Extraiga el amortiguador del deposito de combustible del conjunto del deposito de combustible.
