MONTAJE
PROCEDIMIENTO

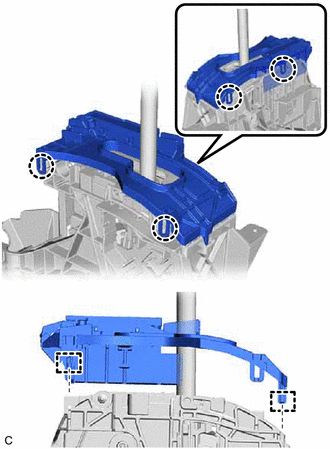

1. INSTALE EL ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN
| (a) Enganche las 4 garras y las 2 guías e instale el alojamiento inferior del indicador de posición en el conjunto de la unidad de control del dispositivo de bloqueo del cambio. AVISO: No dañe el alojamiento inferior del indicador de posición. |
|
2. INSTALE EL INDICADOR DE POSICIÓN DEL CAMBIO

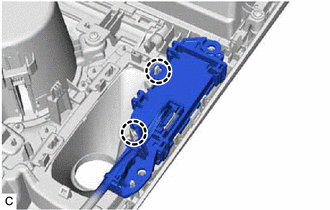

| (a) Enganche las 2 garras para instalar el indicador de posición del cambio en el subconjunto del panel superior trasero de la consola. |
|

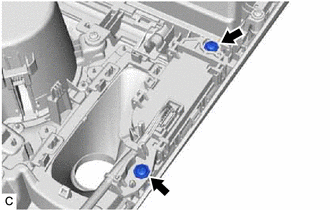

| (b) Coloque los 2 tornillos. |
|

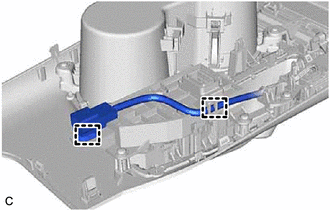

| (c) Enganche las 2 abrazaderas para conectar el mazo de cables. |
|
InspecciÓn
InstalaciÓnComponentes
COMPONENTES ILUSTRACION
*1 CUBIERTA DEL
SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO
*2 CUBIERTA DEL
SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO
*3 CONJUNTO DEL
ASIENTO DELANTERO
*4 CONJUNTO DEL
REPOSACABEZAS DEL ASIENTO DELANTERO
...
InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO
1. REVISE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR (a) Antes o despues de limpiar el conjunto del cuerpo de la mariposa con motor y de instalarlo en el vehiculo, coloque el interruptor de encendido en ON sin accionar el conjunto del sensor del pedal d ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE LA ABRAZADERA DE TUBO (para el lado del subconjunto de la
manguera de aspiracion) (a) Para A25A-FKS: (1) Retire la cinta
de vinilo del subconjunto del tubo de aspiracion y del subconjunto de la
manguera de aspiracion.
(2) Coloque una nueva abrazader ...
