Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

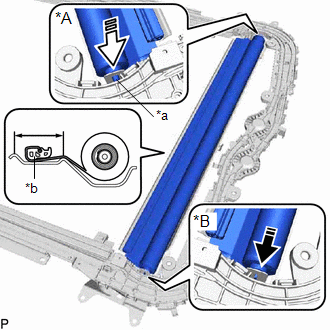

1. INSTALE EL SUBCONJUNTO DE GUARNICIÓN DEL PARASOL

(a) Instale el subconjunto de la guarnición del parasol tal y como se muestra en la ilustración.

*A

Lado derecho

*B

Lado izquierdo

*a

Tapa del retractor

*b

Parte A

Instalar en esta dirección (1)

Instalar en esta dirección (2)

AVISO:

Para evitar que el subconjunto de la guarnición del parasol sufra daños, empuje totalmente la tapa del retractor del lado derecho al instalar el subconjunto de la guarnición del parasol.

OBSERVACIÓN:

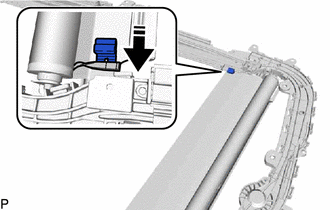

(b) Inserte el riel del parasol del techo deslizante en el subconjunto de la guarnición del parasol, tal como se muestra en la ilustración.

Instalar en esta dirección

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

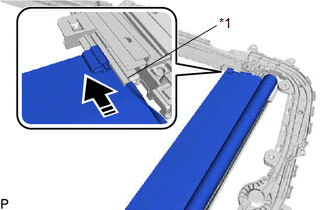

(c) Deslice el riel del parasol del techo deslizante y el subconjunto de la guarnición del parasol tal y como se muestra en la ilustración para colocarlos en el subconjunto derecho del riel de la guía del techo deslizante.

*1

Subconjunto derecho del riel guía del techo deslizante

Instalar en esta dirección

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

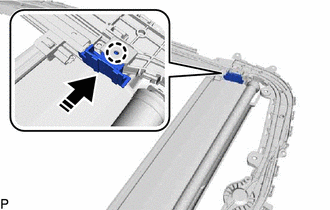

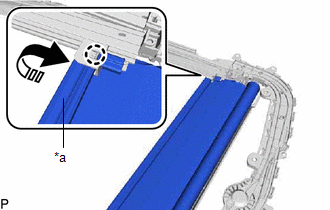

(d) Coloque la parte (A) como se muestra en la ilustración para enganchar la garra.

*a

Parte A

Instalar en esta dirección

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

(e) Enganche la garra para colocar la guía derecha del parasol del techo deslizante como se muestra en la ilustración.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

Instalar en esta dirección

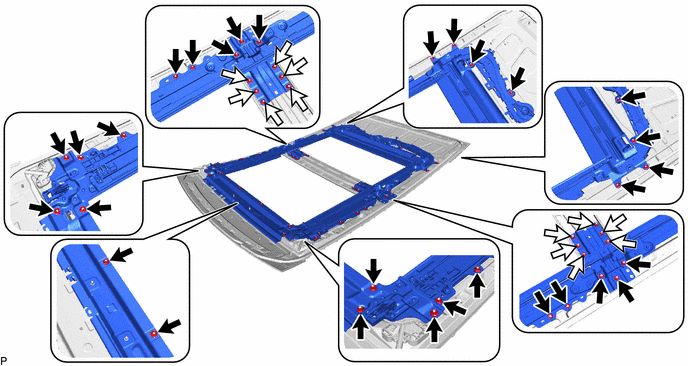

2. INSTALE EL SUBCONJUNTO DEL RIEL DEL TECHO DESLIZANTE

(a) Coloque el subconjunto del riel del techo deslizante con las 42 tuercas.

Tuerca (A)

Tuerca (B)

Torque:

Tuerca (A) :

6.2 N·m {63 kgf·cm, 55 in·lbf}

Tuerca (B) :

9.4 N·m {96 kgf·cm, 83 in·lbf}

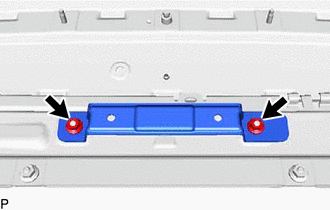

3. INSTALE EL SOPORTE DE LAS LUCES INTERIORES

(a) Instale el soporte de la luz interior con las 2 tuercas.

Torque:

6.2 N·m {63 kgf·cm, 55 in·lbf}

4. INSTALE EL EMBELLECEDOR TRASERO DEL TECHO DESLIZANTE

(a) Limpie el panel del alojamiento del techo deslizante.

(1) Utilizando una lámpara térmica, caliente el panel del alojamiento del techo deslizante.

Temperatura de calentamiento

Elemento

Temperatura

Panel del alojamiento del techo deslizante

40 a 60 °C (104 a 140 °F)

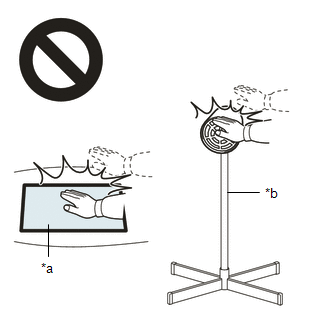

ADVERTENCIA:

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente en exceso el panel del alojamiento del techo deslizante.

(2) Quite la cinta de doble cara del panel del alojamiento del techo deslizante.

(3) Limpie cualquier residuo de la cinta adhesiva con un limpiador.

(b) Recubra la zona de instalación del panel del alojamiento del techo deslizante con imprimador.

(c) Quite el papel protector del nuevo embellecedor trasero del techo deslizante.

OBSERVACIÓN:

Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.

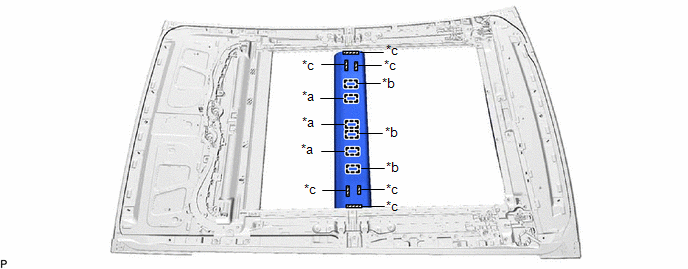

(d) Enganche las 3 guías y los 3 fijadores para colocar el embellecedor trasero del techo deslizante.

*a

Fijador

*b

Guía

*c

Cinta adhesiva bifaz

-

-

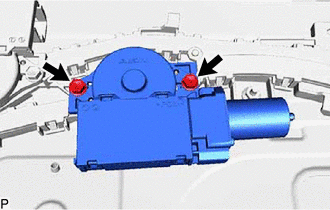

5. INSTALE EL CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE (para parasol del techo)

(a) Aplique grasa multiusos alrededor del engranaje del subconjunto del engranaje conductor del techo deslizante.

(b) Instale el conjunto del engranaje impulsor del techo deslizante con los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

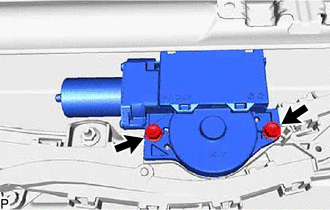

6. INSTALE EL CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE (para el cristal del techo deslizante)

(a) Aplique grasa multiusos alrededor del engranaje del subconjunto del engranaje conductor del techo deslizante.

(b) Instale el conjunto del engranaje impulsor del techo deslizante con los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

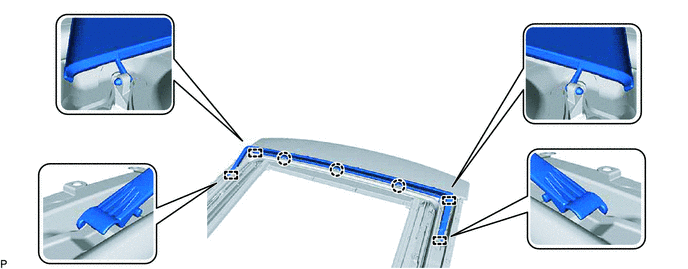

7. INSTALE EL SUBCONJUNTO DEL PANEL DEL DEFLECTOR DE VIENTO DEL TECHO

(a) Enganche los 4 pasadores como se muestra en la ilustración.

(b) Enganche las 3 garras para instalar el subconjunto del panel del deflector de viento del techo.

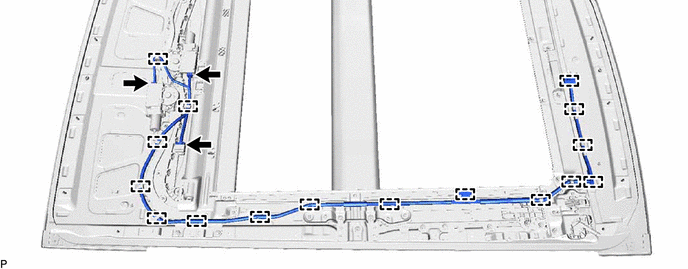

8. COLOQUE EL CABLE DEL TECHO NO. 2

(a) Enganche las 16 abrazaderas y coloque el cable del techo No. 2.

(b) Conecte los 3 conectores.

9. INSTALE EL EMBELLECEDOR LATERAL IZQUIERDO N° 1 DEL TECHO DESLIZANTE

(a) Limpie el panel del alojamiento del techo deslizante.

(1) Utilizando una lámpara térmica, caliente el panel del alojamiento del techo deslizante.

Temperatura de calentamiento

Elemento

Temperatura

Panel del alojamiento del techo deslizante

40 a 60 °C (104 a 140 °F)

ADVERTENCIA:

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente en exceso el panel del alojamiento del techo deslizante.

(2) Quite la cinta de doble cara del panel del alojamiento del techo deslizante.

(3) Limpie cualquier residuo de la cinta adhesiva con un limpiador.

(b) Recubra la zona de instalación del panel del alojamiento del techo deslizante con imprimador.

(c) Quite el papel protector n° 1 nuevo del embellecedor lateral izquierdo del techo deslizante.

OBSERVACIÓN:

Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.

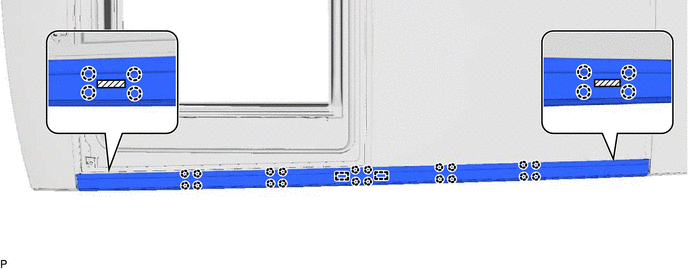

(d) Enganche las 2 guías y las 28 garras y coloque el embellecedor lateral izquierdo del techo deslizante n° 1.

Cinta adhesiva bifaz

-

-

10. INSTALE EL EMBELLECEDOR LATERAL DERECHO N° 1 DEL TECHO DESLIZANTE

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
