Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

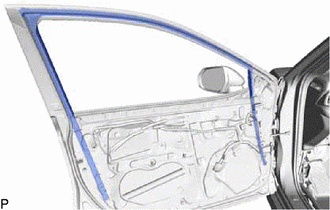

2. INSTALE LA MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

Haga clic aquí

3. COLOQUE EL SELLO EXTERIOR TRASERO DE LA PUERTA DELANTERA

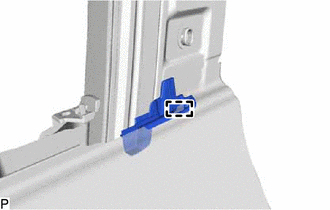

(a) Enganche la guía para colocar el sello exterior trasero de la puerta delantera.

4. INSTALE LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

Haga clic aquí

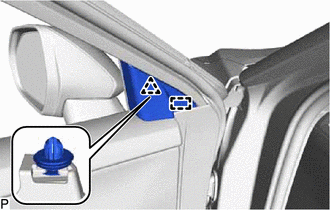

5. INSTALE EL CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

(a) Enganche los 2 ganchos e instale el clip de la moldura del marco de las ventanillas.

Instalar en esta dirección

6. INSTALE LA CUBIERTA SUPERIOR DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

Haga clic aquí

7. COLOQUE EL CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA DELANTERA

Haga clic aquí

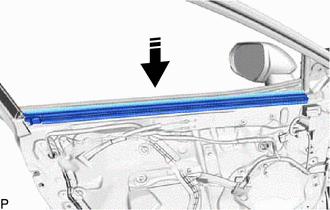

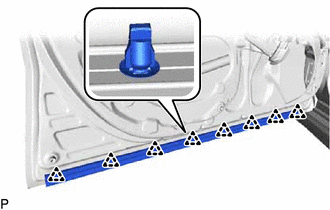

8. COLOQUE LA BANDA PROTECTORA DE LA PUERTA DELANTERA NO. 2

(a) Enganche los 8 clips para instalar la banda protectora de la puerta delantera No. 2.

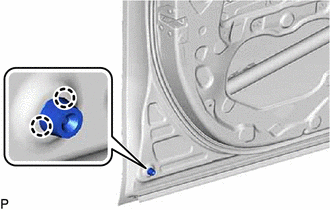

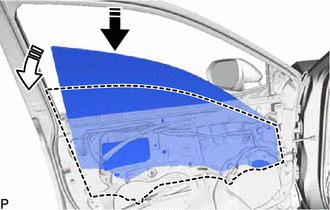

9. COLOQUE EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DELANTERA

(a) Enganche los 2 ganchos e instale un nuevo elemento amortiguador del panel de la puerta delantera.

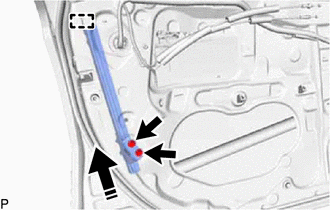

10. COLOQUE EL SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

(a) Enganche la guía, tal como se muestra en la ilustración.

Instalar en esta dirección

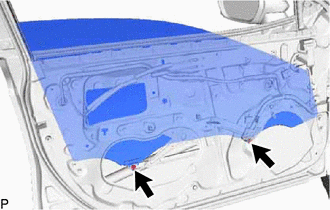

(b) Instale con los 2 pernos el subconjunto del bastidor inferior delantero de la puerta delantera.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

11. INSTALE EL EMBELLECEDOR DEL MARCO DE LA PUERTA

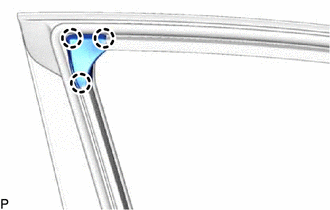

(a) Enganche los 3 ganchos y coloque el embellecedor del marco de la puerta.

12. COLOQUE LA BANDA PROTECTORA DE LA PUERTA DELANTERA

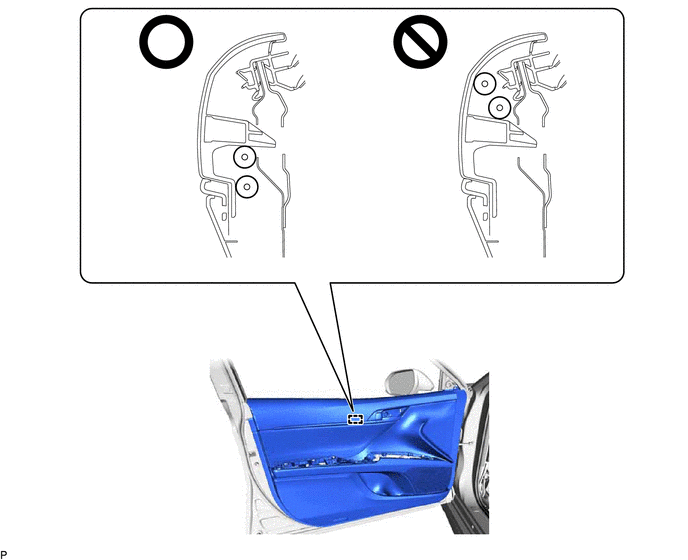

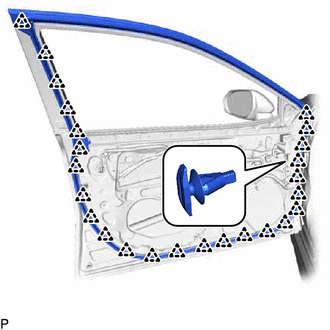

(a) Enganche los 25 clips e instale la banda protectora de la puerta delantera.

13. INSTALE EL CONJUNTO DE TIRANTE DE LA PUERTA DELANTERA

(a) Limpie el orificio del perno de la carrocería del vehículo.

(b) Limpie las roscas del perno.

(c) Aplique adhesivo a las roscas del perno.

Adhesivo:

Adhesivo original Toyota 1324, Three Bond 1324 o equivalente

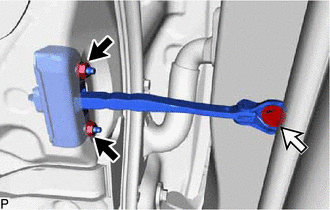

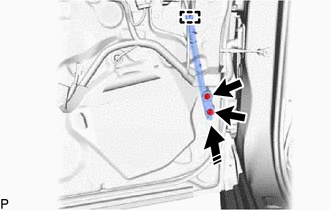

(d) Instale el conjunto del tirante de la puerta delantera con las 2 tuercas y el perno.

Tuerca

Perno

Torque:

Perno :

29 N·m {296 kgf·cm, 21 ft·lbf}

Tuerca :

8.0 N·m {82 kgf·cm, 71 in·lbf}

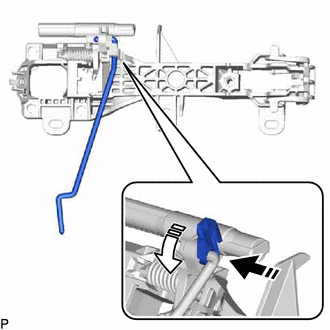

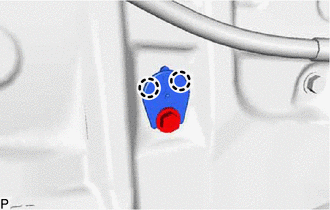

14. INSTALE EL VÁSTAGO DE APERTURA DE LA CERRADURA DE LA PUERTA DELANTERA

(a) Coloque el vástago de apertura de la cerradura de la puerta delantera como indican las flechas y en el orden que se muestra en la ilustración.

Instale en esta dirección (1)

Instalar en esta dirección (2)

15. INSTALE EL SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

(a) Aplique grasa multiusos en las piezas deslizantes del subconjunto del bastidor de la manilla exterior de la puerta delantera.

(b) Enganche el gancho tal y como se muestra en la ilustración.

*A

Exterior

*B

Interior

(c) Utilice una llave de cubo "TORX" T30 para colocar con el tornillo el subconjunto del bastidor de la manilla exterior de la puerta delantera.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

16. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

Haga clic aquí

17. INSTALE LA ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

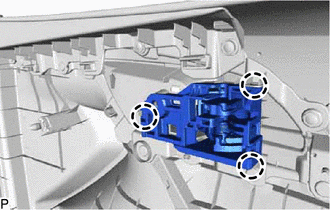

(a) Enganche las 3 guías.

(b) Enganche el gancho para instalar la almohadilla trasera de la manilla exterior de la puerta delantera.

18. INSTALE LA ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

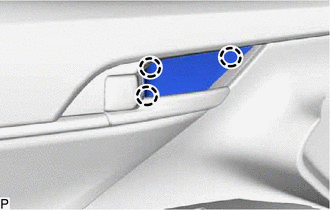

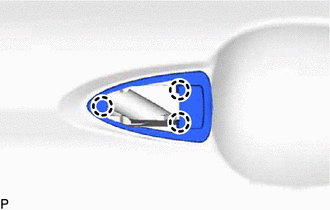

(a) Enganche los 3 ganchos para instalar la almohadilla de la manilla exterior de la puerta delantera.

19. INSTALE LA CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

(a) Enganche el gancho y las 2 guías.

(b) Utilice una llave de cubo "TORX" T30 para instalar la cubierta de la manilla exterior de la puerta delantera con el tornillo.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

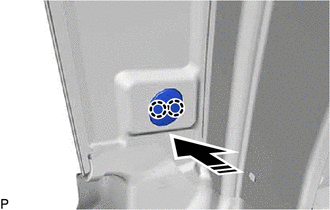

(c) Coloque el tapón del orificio.

20. INSTALE EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA (para el lado del conductor)

(a) Con una llave de cubo "TORX" T30, instale el conjunto del cilindro de la cerradura de la puerta delantera con el tornillo.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

(b) Coloque el tapón del orificio.

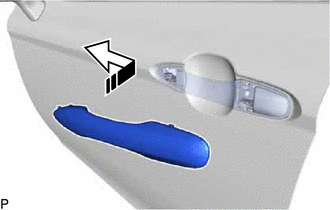

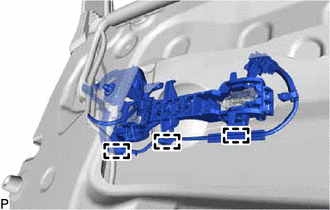

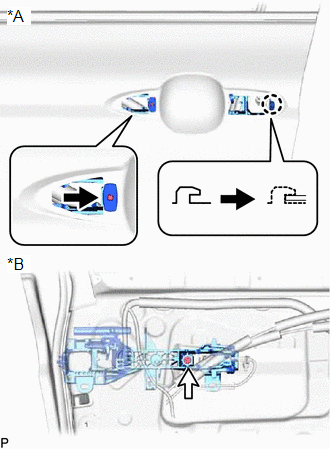

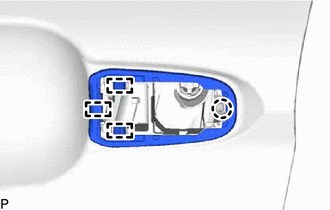

21. INSTALE EL CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

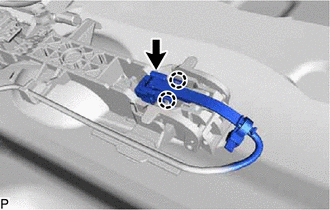

(a) Inserte el extremo delantero del conjunto de la manilla exterior de la puerta delantera en el subconjunto del marco de la manilla exterior de la puerta delantera.

Instalar en esta dirección

(b) Introduzca el extremo trasero del conjunto de la manilla exterior de la puerta delantera en el subconjunto del marco de la manilla exterior de la puerta delantera y, a continuación, deslice el conjunto de dicha manilla hacia la parte delantera del vehículo para instalarlo.

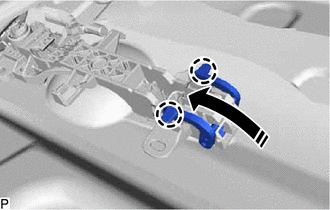

(c) Mueva la palanca como se muestra en la ilustración y enganche los 2 ganchos para fijar el conjunto de la manilla exterior de la puerta delantera.

Enganche en esta dirección

(d) Enganche las 3 abrazaderas.

(e) Conecte el conector.

(f) Enganche los 2 ganchos.

22. INSTALE EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA PUERTA DELANTERA

(a) Enganche la guía, tal como se muestra en la ilustración.

Instalar en esta dirección

(b) Instale el subconjunto inferior trasero del bastidor de la puerta delantera con los 2 pernos.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

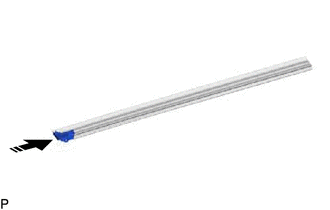

23. INSTALE EL CARRIL DEL CRISTAL DE LA PUERTA DELANTERA

(a) Instale el carril del cristal de la puerta delantera.

24. INSTALE EL PROTECTOR DEL PANEL DE LA PUERTA DELANTERA

(a) Instale el protector del panel de la puerta delantera.

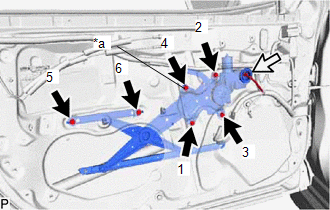

25. INSTALE EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

(a) Aplique grasa multiusos a las piezas deslizantes del conjunto del regulador de la ventanilla de la puerta delantera.

(b) Coloque temporalmente el perno provisional en el conjunto del regulador de la ventanilla de la puerta delantera.

(c) Coloque provisionalmente el conjunto del regulador de la ventanilla de la puerta delantera con los 5 pernos.

*a

Perno provisional

(d) Apriete el perno provisional y los 5 pernos para instalar el conjunto del regulador de la ventanilla de la puerta delantera.

OBSERVACIÓN:

Apriete los pernos en el orden indicado en la ilustración.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(e) Conecte el conector.

(f) Enganche los 2 ganchos e instale la cubierta del orificio de mantenimiento No. 2 de la puerta delantera.

26. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA

(a) para el lado del conductor:

(1) Conecte el conjunto del interruptor maestro de la red múltiplex.

(b) para el lado del pasajero delantero:

(1) Conecte el conjunto del interruptor del regulador del elevalunas eléctrico.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Coloque el interruptor de encendido en ON.

(e) Coloque el conjunto del regulador de la ventanilla de la puerta delantera de manera que los orificios de los pernos del cristal de la puerta estén visibles.

(f) Coloque el interruptor de encendido en posición OFF.

(g) Desconecte el cable del terminal negativo (-) de la batería.

(h) Para el lado del conductor:

(1) Desconecte el conjunto del interruptor maestro de la red múltiplex.

(i) para el lado del pasajero delantero:

(1) Desconecte el conjunto del interruptor del regulador del elevalunas eléctrico.

(j) Inserte el subconjunto del cristal de la puerta delantera en el panel de la puerta delantera, a lo largo del carril del cristal de la puerta delantera tal como muestran las flechas de la ilustración.

Instalar en esta dirección (1)

Instalar en esta dirección (2)

(k) Instale el subconjunto del cristal de la puerta delantera con los 2 pernos.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(l) Coloque el tapón del orificio.

27. COLOQUE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

Haga clic aquí

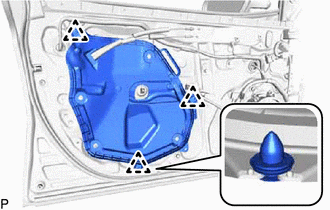

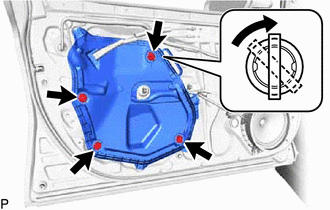

28. COLOQUE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

(a) Enganche los 3 clips para instalar la cubierta del orificio de mantenimiento de la puerta delantera.

(b) Introduzca los 4 clips de la banda protectora de la puerta delantera y gírelos 45 grados como se muestra en la ilustración para instalarlos.

(c) Enganche las 2 abrazaderas.

29. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

Haga clic aquí

30. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR TRASERO CON LA CUBIERTA

Haga clic aquí

31. COLOQUE LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR

Haga clic aquí

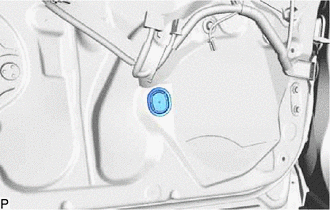

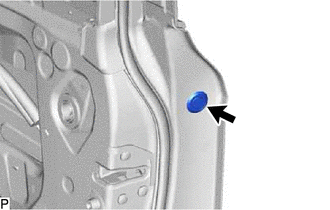

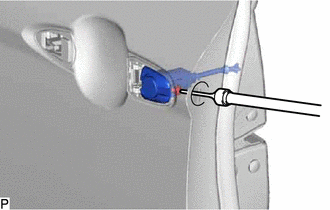

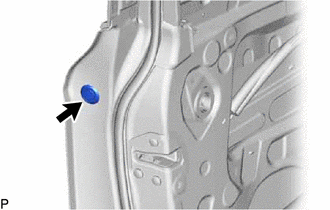

32. INSTALE EL TAPÓN DEL ORIFICIO

Haga clic aquí

33. COLOQUE EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

(a) Enganche los 3 ganchos e instale el subconjunto de la manilla interior de la puerta delantera.

34. COLOQUE LA JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

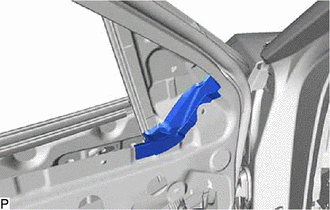

(a) Instale el sello de ventilación de la puerta delantera en la banda protectora interior del cristal de la puerta delantera.

Instalar en esta dirección

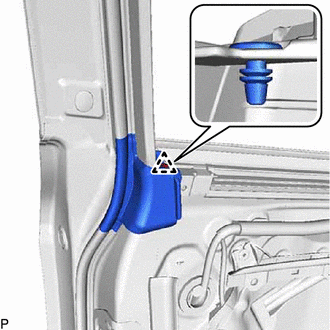

35. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN

(a) Instale la banda protectora interior del cristal de la puerta delantera con el sello de ventilación como se muestra en la ilustración.

Instalar en esta dirección

(b) Enganche el clip.

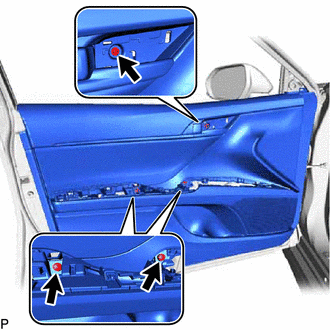

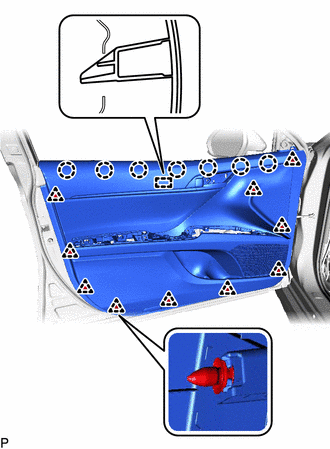

36. COLOQUE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA.

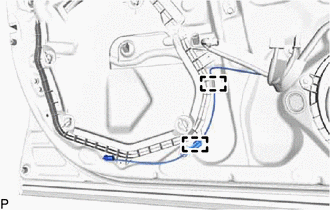

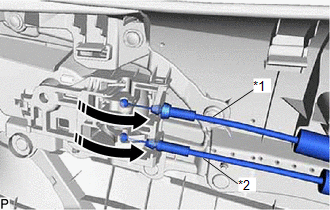

(a) Conecte el conjunto del cable de control remoto de la cerradura de las puertas delanteras y el conjunto del cable de cierre interior de la puerta delantera al subconjunto de la manilla interior de dicha puerta como se muestra en la ilustración.

*1

Conjunto del cable de bloqueo interior de la puerta delantera

*2

Conjunto del cable de control remoto de la cerradura de la puerta delantera

Instalar en esta dirección

(b) Enganche la guía y los 7 ganchos.

AVISO:

Asegúrese de colocar cada cable por debajo de la guía del subconjunto de la placa de guarnición de la puerta delantera como se muestra en la ilustración.

(c) Enganche los 10 clips e instale el subconjunto de la placa de guarnición de la puerta delantera.

(d) Instale los 3 tornillos.

37. INSTALE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)

(a) Conecte el conector.

(b) Enganche la garra para instalar la placa de guarnición de la puerta delantera.

*A

Para el lado izquierdo

*B

para el lado derecho

38. INSTALE EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)

Haga clic aquí

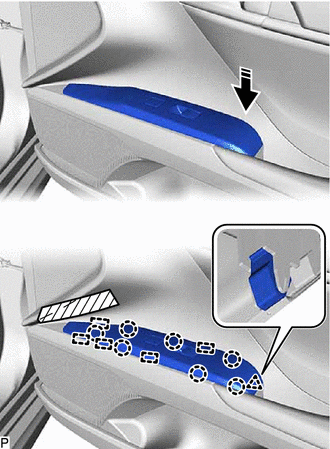

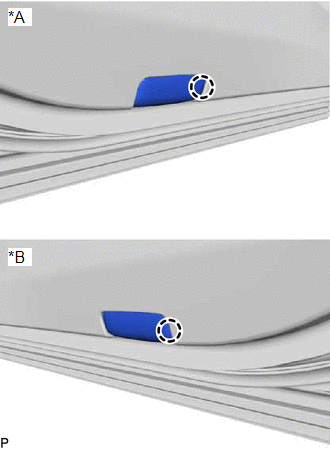

39. INSTALE EL CONJUNTO DEL REPOSABRAZOS DELANTERO

(a) Enganche la guía, tal como se muestra en la ilustración.

Instalar en esta dirección

(b) Enganche los 3 clips, los 8 ganchos y las 3 guías para instalar el conjunto del reposabrazos delantero como se muestra en la ilustración.

Instalar en esta dirección

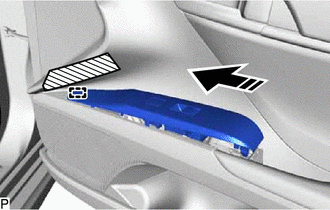

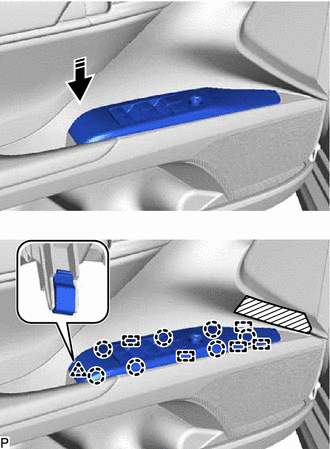

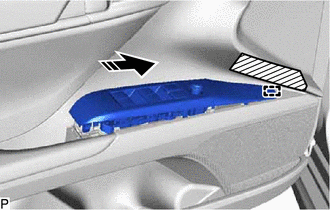

40. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

(a) Conecte el conector.

(b) Enganche la guía, tal como se muestra en la ilustración.

Instalar en esta dirección

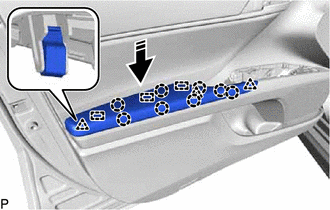

(c) Enganche las 5 guías, los 7 ganchos y el clip para instalar el conjunto del interruptor maestro de la red múltiplex con el panel superior de la base del reposabrazos de la puerta delantera como se muestra en la ilustración.

Instalar en esta dirección

41. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

(a) Conecte el conector.

(b) Enganche la guía, tal como se muestra en la ilustración.

Instalar en esta dirección

(c) Enganche las 5 guías, los 7 ganchos y el clip para instalar el conjunto del interruptor del regulador del elevalunas eléctrico con el panel superior de la base del reposabrazos de la puerta delantera como se muestra en la ilustración.

Instalar en esta dirección

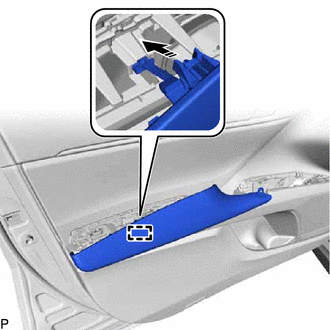

42. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA

(a) Enganche los 3 ganchos e instale el subconjunto de la funda del reposabrazos de la puerta delantera.

43. INSTALE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

(a) Enganche la guía y el clip, e instale el embellecedor del soporte del bastidor inferior de la puerta delantera.

44. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Para A25A-FKS:

Haga clic aquí

Para 2GR-FKS:

Haga clic aquí

45. INICIE EL SISTEMA DE CONTROL DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí

46. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí

47. INSPECCIONE LA LUZ DE ADVERTENCIA SRS

Haga clic aquí.
