DESCRIPCIÓN

Elemento de detección

Síntoma

Área afectada

Modo de interrupción de la comunicación del conjunto del receptor de radio

Se cumple cualquiera de las siguientes condiciones:

  • La interrupción de la comunicación para "Display and Navigation (AVN)" se indica en la pantalla "Communication Bus Check" del Techstream.

    Haga clic aquí

  • El historial de interrupciones de la comunicación para "Display and Navigation (AVN)" se indica en la pantalla "Communication Bus Check (Detail)" del Techstream. (el valor del tiempo de pérdida de comunicación para "Display and Navigation (AVN)" es 6 o más).

    Haga clic aquí

  • Se emiten los DTC del sistema de comunicación (DTC que comienzan por "U") correspondientes al "Radio Receiver Assembly Communication Stop Mode" de la "DTC Combination Table".

    Haga clic aquí

  • Conector o línea secundaria del conjunto del receptor de radio y pantalla
  • Circuito de la fuente de alimentación del conjunto del receptor de radio y pantalla
  • Circuito a masa del conjunto del receptor de radio y pantalla
  • Conjunto del receptor de radio y pantalla

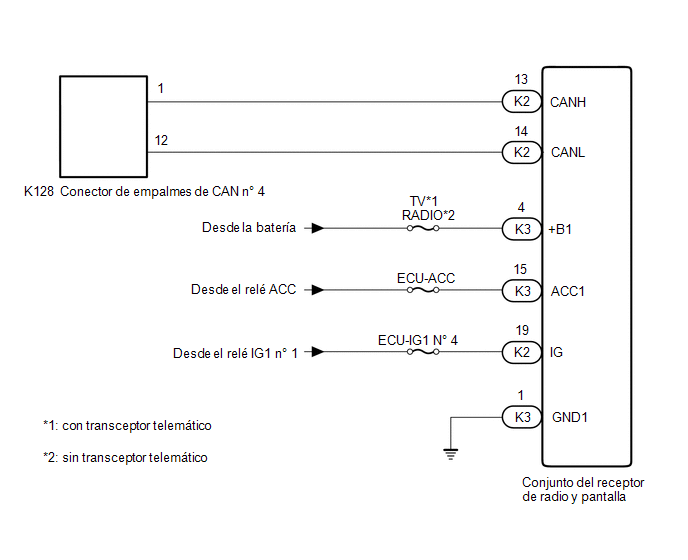

DIAGRAMA DE CABLEADO

PRECAUCIÓN/AVISO/SUGERENCIA

ADVERTENCIA:

Cuando lleve a cabo el patrón de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.

AVISO:

OBSERVACIÓN:

PROCEDIMIENTO

1.

COMPRUEBE SI HAY UN CIRCUITO ABIERTO EN LA LÍNEA DE BUS DE CAN (LÍNEA SECUNDARIA DEL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K2-13 (CANH) - K2-14 (CANL)

Cable desconectado del terminal negativo (-) de la batería

54 a 69 Ω

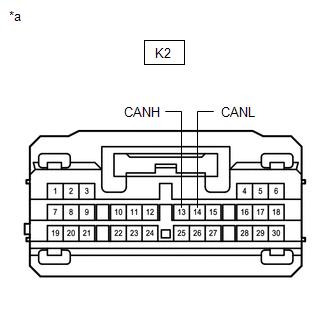

*a

Vista delantera del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

NG

REPARE O REEMPLACE LAS LÍNEAS SECUNDARIAS O EL CONECTOR DE CAN (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector K3 del conjunto del receptor de radio y pantalla.

(b) Mida la resistencia según los valores de la siguiente tabla.

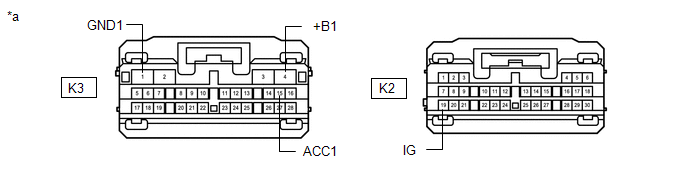

*a

Vista delantera del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

-

-

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K3-1 (GND1) - Masa de la carrocería

Cable desconectado del terminal negativo (-) de la batería

Inferior a 1 Ω

(c) Conecte otra vez el cable al terminal negativo (-) de la batería.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

K2-19 (IG) - Masa de la carrocería

Interruptor de encendido en ON

De 11 a 14 V

K3-4 (+B1) - Masa de la carrocería

Siempre

De 11 a 14 V

K3-15 (ACC1) - Masa de la carrocería

Interruptor de encendido en la posición ACC

De 11 a 14 V

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aquí

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)
