DESCRIPCIÓN
Si las funciones de subida y bajada manuales funcionan con normalidad, pero las funciones de subida y bajada automática no, es posible que el sistema del elevalunas eléctrico esté en modo a prueba de fallos.
Si no se ha inicializado el elevalunas eléctrico, las funciones de subida y bajada automática no funcionarán.
Haga clic aquí .gif)

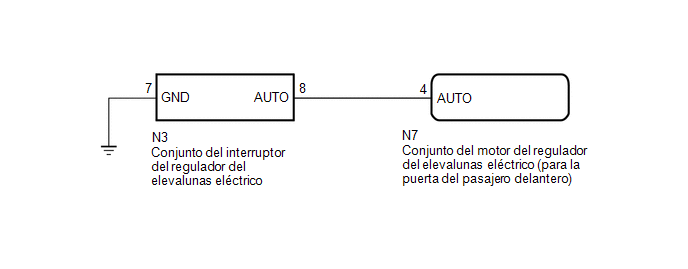

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
OBSERVACIÓN:
Si el sensor de impulsos integrado en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) no funciona correctamente, el sistema del elevalunas eléctrico entrará en modo a prueba de fallos. Las funciones de subida y bajada remota y de subida y bajada automática no funcionan en el modo a prueba de fallos. No obstante, el elevalunas eléctrico puede cerrarse manteniendo pulsado el conjunto del interruptor del regulador del elevalunas eléctrico en la posición AUTO UP y abrirse manualmente pulsando el conjunto del interruptor del regulador del elevalunas eléctrico.
Haga clic aquí
PROCEDIMIENTO
| 1. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL PASAJERO) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Entre en los siguientes menús: Body Electrical / P-Door Motor / Data List.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical > P-Door Motor > Data List|
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
|---|---|---|---|---|
|
P Door P/W Auto SW | Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de subida o bajada automática del elevalunas de la puerta del pasajero delantero se activa |
- |
|
Pantalla del tester |
|---|
|
P Door P/W Auto SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
| NG | .gif) | IR AL PUNTO 4 |
|
| 2. |
LLEVE A CABO LA INICIALIZACIÓN (PARA LA PUERTA DEL PASAJERO DELANTERO) |
(a) Inicialice el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).
Haga clic aquí
|
| 3. |
INSPECCIONE EL SISTEMA DEL ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA) |
(a) Compruebe que el elevalunas eléctrico de la puerta del pasajero delantero se mueve cuando se activan las funciones de subida y bajada automática del conjunto del interruptor del regulador del elevalunas eléctrico.
Haga clic aquí
OK:
Las funciones de subida y bajada automática de la puerta del pasajero delantero funcionan con normalidad.
| OK | | FIN DE LA INSPECCIÓN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN) |
| NG | | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO) Haga clic aquí |
| 4. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico.
Haga clic aquí
(b) Revise el conjunto del interruptor del regulador del elevalunas eléctrico.
Haga clic aquí
| NG | | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
|
| 5. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)) |
(a) Desconecte el conector N7 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).
(b) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
N3-8 (AUTO) - N7-4 (AUTO) |
Siempre | Inferior a 1 Ω |
|
N3-8 (AUTO) o N7-4 (AUTO) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO) Haga clic aquí |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
