Toyota Camry Manual de reparaciones XV70 (2017-2023): La función de subida/bajada automática del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Ventanilla / Cristal / Sistema De Elevalunas ElÉctrico / La función de subida/bajada automática del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico

DESCRIPCIÓN

Si las funciones de subida y bajada manuales funcionan con normalidad, pero las funciones de subida y bajada automática no, es posible que el sistema del elevalunas eléctrico esté en modo a prueba de fallos.

Si no se ha inicializado el elevalunas eléctrico, las funciones de subida y bajada automática no funcionarán.

Haga clic aquí

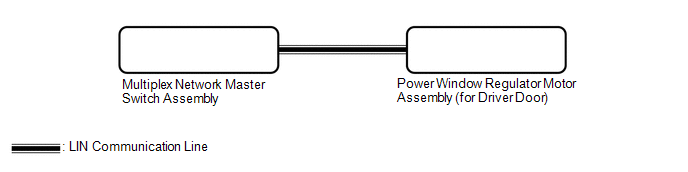

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

OBSERVACIÓN:

Si el sensor de impulsos integrado en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) no funciona correctamente, el sistema del elevalunas eléctrico entrará en modo a prueba de fallos. Las funciones de subida y bajada remota y de subida y bajada automática no funcionan en el modo a prueba de fallos. No obstante, el elevalunas eléctrico puede cerrarse manteniendo pulsado el conjunto del interruptor maestro de la red múltiplex en la posición de subida automática y abrirse manualmente pulsando hacia abajo el conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR MAESTRO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Entre en los siguientes menús: Body Electrical / Master switch / Data List.

(e) Consulte la lista de datos siguiendo la pantalla del Techstream.

Body Electrical > Master Switch > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

D Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: el interruptor de bajada o subida automática del elevalunas eléctrico de la puerta del conductor no se activa

ON: el interruptor de bajada o subida automática del elevalunas eléctrico de la puerta del conductor se activa

-

Body Electrical > Master Switch > Data List

Pantalla del tester

D Door P/W Auto SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

NG

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR PRINCIPAL DE LA RED MÚLTIPLEX

OK

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Entre en los siguientes menús: Body Electrical / D-Door Motor / Data List.

(b) Consulte la lista de datos siguiendo la pantalla del Techstream.

Body Electrical > D-Door Motor > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

D Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: el interruptor de bajada o subida automática del elevalunas eléctrico de la puerta del conductor no se activa

ON: el interruptor de bajada o subida automática del elevalunas eléctrico de la puerta del conductor se activa

-

Body Electrical > D-Door Motor > Data List

Pantalla del tester

D Door P/W Auto SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

NG

IR AL PUNTO 5

OK

3.

LLEVE A CABO LA INICIALIZACIÓN (PARA LA PUERTA DEL CONDUCTOR)

(a) Inicialice el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

Haga clic aquí

SIGUIENTE

4.

INSPECCIONE EL SISTEMA DEL ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA)

(a) Compruebe que el elevalunas eléctrico de la puerta del conductor se mueve cuando se activan las funciones de subida y bajada automática del conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

OK:

Las funciones de subida y bajada automática de la puerta del conductor funcionan correctamente.

OK

FIN DE LA INSPECCIÓN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN)

NG

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

Haga clic aquí

5.

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

(a) Sustituya el conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

SIGUIENTE

6.

INSPECCIONE EL SISTEMA DEL ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA)

(a) Compruebe que el elevalunas eléctrico de la puerta del conductor se mueve cuando se activan las funciones de subida y bajada automática del conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

OK:

Las funciones de subida y bajada automática de la puerta del conductor funcionan correctamente.

OK

FIN DE LA INSPECCIÓN (EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX ESTABA AVERIADO)

NG

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

Haga clic aquí
