INSTALACION

PROCEDIMIENTO

1. INSTALE EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE

OBSERVACION:

Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relacion aire-combustible.

Haga clic aqui

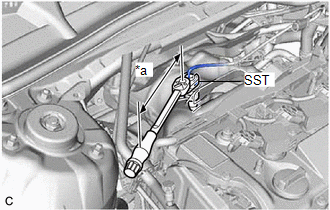

(a) Utilice la SST para colocar el sensor de la relacion aire-combustible en el colector de escape (TWC: catalizador delantero).

SST: 09224-00012

Torque:

Par de apriete especificado :

44 N·m {449 kgf·cm, 32 ft·lbf}

AVISO:

Si el sensor de la relacion aire/combustible ha sido golpeado o se ha caido, reemplacelo.

OBSERVACION:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamometrica.

    Haga clic aqui

  • Cuando se utiliza la SST (longitud del punto de apoyo de 30 mm (1.18 pulg.)) + la llave dinamometrica (longitud del punto de apoyo de 180 mm (7.09 pulg.)):

    37.7 N*m (384 kgf*cm, 28 lbf*pi.)

*a

Longitud del punto de apoyo de la llave dinamometrica

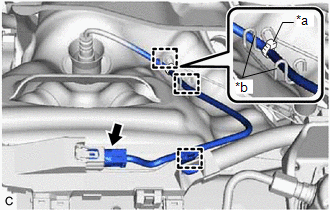

(b) Conecte el conector del sensor de relacion aire-combustible.

*a

Banda de sujecion

*b

Abrazadera del mazo de cables

(c) Enganche las 3 abrazaderas del mazo de cables para que la banda de acoplamiento quede colocada como se muestra en la ilustracion.

2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1

Haga clic aqui

3. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aqui

4. LLEVE A CABO LA INICIALIZACION

(a) Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relacion aire/combustible.

Haga clic aqui
