INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL MEDIDOR COMBINADO
(a) Conecte todos los conectores.
(b) Enganche la abrazadera.

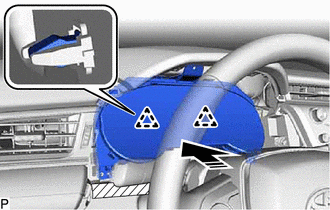

(c) Enganche los 2 clips como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |
(d) Instale el conjunto del medidor combinado con los 3 tornillos.
2. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO DEL TABLERO DE INSTRUMENTOS
(a) Conecte el conector.

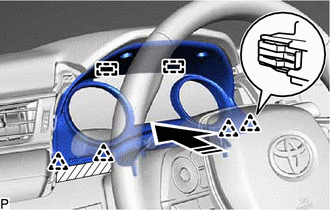

(b) Enganche las 2 guias y los 4 clips, tal como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
(c) Coloque los 2 clips.

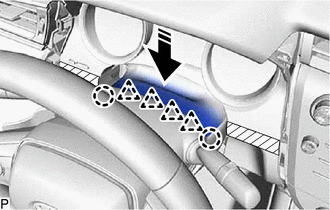

(d) Fije las 2 garras y los 4 clips para conectar el conjunto de la moldura de acabado del grupo de instrumentos.
|
|
Instalar en esta direccion |
3. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2
Haga clic aqui
.gif)
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
5. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
