INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ANCLAJE DEL CINTURON DE HOMBRO DELANTERO

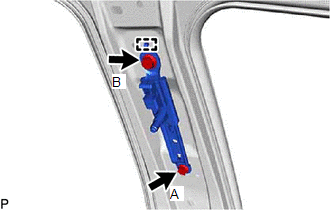

| (a) Enganche la guia e instale temporalmente el conjunto del dispositivo de ajuste del anclaje del cinturon de hombro delantero con los 2 pernos. |
|
(b) Apriete por completo el perno (A) y, a continuacion, el perno (B) para instalar el conjunto del dispositivo de ajuste del anclaje del cinturon de hombro delantero.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
2. INSPECCIONE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO
Haga clic aqui .gif)
3. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

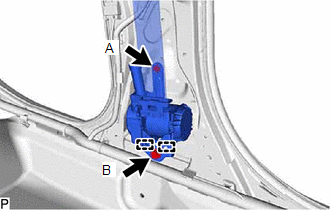

| (a) Enganche las 2 guias e instale de manera provisional el conjunto del cinturon de seguridad exterior del asiento delantero con los 2 pernos. |
|
(b) Para instalar el conjunto del cinturon de seguridad exterior del asiento delantero, apriete el perno (A) y despues el perno (B).
Torque:
Perno (A) :
12.5 N·m {127 kgf·cm, 9 ft·lbf}
Perno (B) :
42 N·m {428 kgf·cm, 31 ft·lbf}

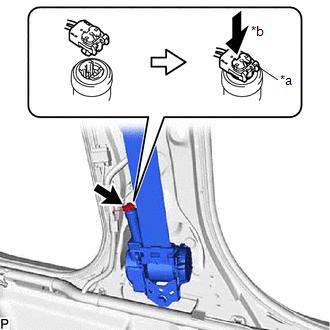

| (c) Conecte el conector del pretensor y cierre el boton de bloqueo como se muestra en la ilustracion. AVISO: Cierre correctamente el boton de bloqueo. |
|
(d) Conecte el anclaje de hombro del conjunto del cinturon de seguridad exterior del asiento delantero con la tuerca.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
(e) Asegurese de que el ELR se bloquee.
AVISO:
Esta inspeccion se debe realizar con el conjunto del cinturon de seguridad exterior del asiento delantero instalado en el vehiculo.
(1) Con el conjunto del cinturon de seguridad exterior del asiento delantero instalado en el vehiculo, compruebe si el cinturon se bloquea cuando se tira de el rapidamente.
4. INSTALE EL EMBELLECEDOR SUPERIOR DEL MONTANTE CENTRAL
Haga clic aqui
5. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL
Haga clic aqui
6. CONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO
(a) Conecte el anclaje del piso del conjunto del cinturon de seguridad exterior del asiento delantero con el perno.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
7. INSTALE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA
(a) Enganche las 3 garras para colocar la cubierta del anclaje exterior del cinturon de cadera.
8. CONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA
Haga clic aqui
9. INSTALE EL ESTRIBO DE LA PUERTA TRASERA
Haga clic aqui
10. CONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
Haga clic aqui
11. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA
Haga clic aqui
12. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
13. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
14. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
InspecciOn
DesechoInspecciOn
