INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO (excepto techo solar panoramico)
(a) Si vuelve a utilizar el conjunto de la antena del techo:
(1) Instale un sello nuevo.

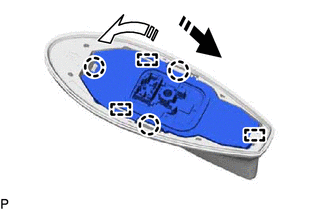

(b) Empuje el conjunto de la antena del techo en la direccion indicada por la flecha (1) que se muestra en la ilustracion para enganchar la guia.
.png) |
Instale en esta direccion (1) |
.png) |
Coloque en esta direccion (2) |
(c) Empuje el conjunto de la antena del techo en la direccion indicada por la flecha (2) mostrada en la ilustracion para enganchar las 2 guias y las 3 garras e instale el conjunto de la antena del techo.
2. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO CON CUBIERTA (excepto techo solar panoramico)

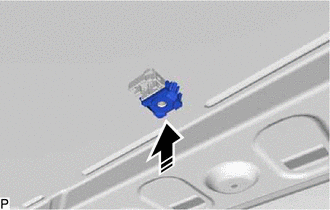

(a) Instale una arandela y soporte nuevos como se muestra en la ilustracion.
|
|
Coloque en esta direccion |
(b) Coloque el conjunto de la antena del techo con cubierta con el perno.
Torque:
9.5 N·m {97 kgf·cm, 84 in·lbf}
(c) Conecte el conector.
3. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO (para techo solar panoramico)

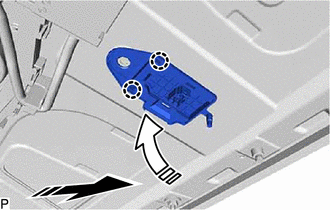

(a) Enganche las 2 garras para instalar provisionalmente el conjunto de la antena del techo como se muestra en la ilustracion.
|
|
Instalar en esta direccion (1) |
|
|
Instalar en esta direccion (2) |
(b) Coloque el clip.
(c) Coloque el conjunto de la antena del techo con la tuerca.
Torque:
16.5 N·m {168 kgf·cm, 12 ft·lbf}
(d) Conecte el conector.
4. INSTALE EL CONJUNTO DEL FORRO DEL TECHO
Haga clic aqui .gif)
