INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONTROLADOR DE LA CAMARA DE TELEVISION

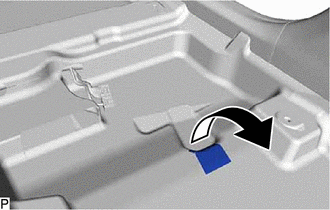

| (a) Voltee el conjunto de la moqueta del piso delantero y a la alfombrilla del piso delantero, como se muestra en la ilustracion. |
|

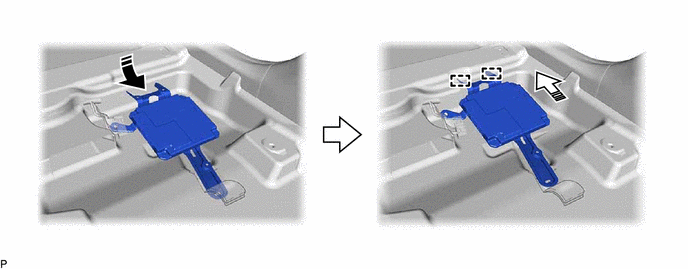

(b) Enganche las 2 guias para instalar el controlador de la camara de television de forma provisoria, como se muestra en la ilustracion.
.png) |
Coloque en esta direccion (1) |
.png) |
Coloque en esta direccion (2) |
(c) Coloque el controlador de la camara de television con el perno.

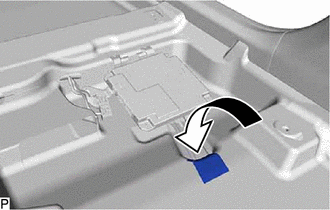

| (d) Coloque el conjunto de la moqueta del piso delantero y la alfombrilla del piso delantero en su posicion original como se muestra en la ilustracion. |
|
(e) Enganche la abrazadera.
(f) Conecte todos los conectores.
2. INSTALE LA CUBIERTA DE LA ECU DE ASISTENCIA AL ESTACIONAMIENTO
(a) Coloque la cubierta de la ECU de asistencia al estacionamiento con los 3 clips.
3. COLOQUE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que para el lado izquierdo.
Haga clic aqui
.gif)
4. REALICE LA CALIBRACION
Haga clic aqui
