Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

AVISO:

Tanto el conjunto del interruptor de posición de estacionamiento/punto muerto como la palanca del eje de control de la transmisión están disponibles en dos formas diferentes debido a cambios en el diseño. Puesto que no son compatibles entre sí, cuando sustituya el conjunto del interruptor de posición de estacionamiento/punto muerto, asegúrese de sustituir también la palanca del eje de control de la transmisión como un solo conjunto.

(a) Coloque provisionalmente el conjunto del interruptor de posición de estacionamiento/punto muerto en el subconjunto de la caja del transeje automático con los 2 pernos.

AVISO:

Antes de instalar el conjunto del interruptor de posición de estacionamiento/punto muerto, elimine la suciedad o el óxido del subconjunto del eje de la palanca de la válvula manual. Asegúrese de instalar el conjunto del interruptor de posición de estacionamiento/punto muerto en el subconjunto del eje de la palanca manual de la válvula, procurando no deformar el muelle de la placa que sujeta el subconjunto del eje de la palanca manual de la válvula. Si la placa del muelle está deformada, el conjunto del interruptor de posición de estacionamiento/punto muerto no puede instalarse correctamente.

(b) Instale provisionalmente la palanca del eje de control de la transmisión en el conjunto del interruptor de posición de estacionamiento/punto muerto.

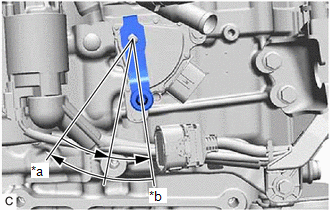

(c) Gire la palanca del eje de control de la transmisión hacia la derecha hasta que se detenga y, a continuación, gírela hacia la izquierda 2 muescas.

*a

P

*b

N

(d) Extraiga la palanca del eje de control de la transmisión del conjunto del interruptor de posición de estacionamiento/punto muerto.

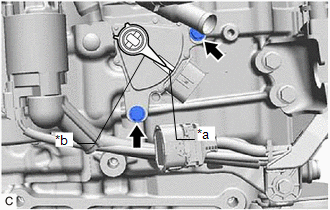

(e) Alinee el saliente con la línea básica de punto muerto.

*a

Línea básica de puna muera

*b

Saliente

(f) Mantenga el conjunto del interruptor de posición de estacionamiento/punto muerto en esa posición y apriete los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

(g) Coloque la palanca del eje de control de la transmisión en el subconjunto del eje de la palanca de la válvula manual con la arandela y la tuerca.

Torque:

12.7 N·m {130 kgf·cm, 9 ft·lbf}

(h) Conecte el conector del conjunto del interruptor de posición de estacionamiento/punto muerto.

2. CONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Conecte el conjunto del cable de control de la transmisión a la palanca del eje de control de la transmisión, como se muestra en la ilustración.

AVISO:

Antes de conectar el conjunto del cable de control de la transmisión, compruebe si el interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en posición N.

*a

Correcto

*b

Incorrecto

3. COLOQUE EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

4. COLOQUE EL ECM

Haga clic aquí

5. COLOQUE LA BATERÍA

Haga clic aquí

6. INSPECCIONE EL FUNCIONAMIENTO DEL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

Haga clic aquí

7. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

8. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

Ajuste
AJUSTE PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Antes de ajustar el conjunto del interruptor de posición de estacionamiento/punto muerto, asegúrese de que la palanca de cambios está en posición ...
