INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA TRANSFERENCIA

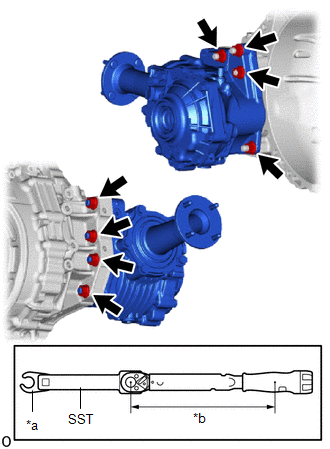

(a) Utilice la SST y una llave de tuercas de unión 17 mm para instalar el conjunto de la transferencia en el conjunto del transeje automático con las 8 tuercas.

SST: 09961-00950

Torque:

Par de apriete especificado :

68.6 N·m {700 kgf·cm, 51 ft·lbf}

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando se utiliza una llave para tuercas de unión de 17 mm (longitud del punto de apoyo de 30 mm [1.18 pulg.]) + SST (longitud de punto de apoyo de 150 mm [5.91 pulg.]) + una llave dinamométrica (longitud del punto de apoyo de 255 mm [10.0 pulg.]): 40.2 N*m (410 kgf*cm, 30 lbf*pi.)

*a

Llave para tuercas de unión de 17 mm

*b

Longitud del punto de apoyo de la llave dinamométrica

2. INSTALE EL SUBCONJUNTO DEL SOPORTE DE MONTAJE TRASERO DEL MOTOR

Haga clic aquí

3. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL AISLANTE TÉRMICO DEL ÁRBOL DE TRANSMISIÓN N° 1

(a) Instale el subconjunto del soporte del aislante térmico del árbol de transmisión No. 1 en el conjunto de la transferencia con los 2 pernos.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

4. INSTALE EL AISLANTE TÉRMICO DEL ÁRBOL DE TRANSMISIÓN

Haga clic aquí

5. INSTALE EL CONJUNTO DEL TRANSEJE AUTOMÁTICO

Haga clic aquí
