INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SENSOR DE TEMPERATURA Y PRESIÓN DEL ACEITE

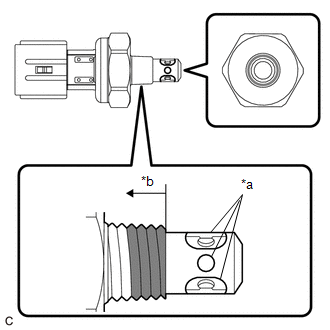

(a) Aplique adhesivo en la zona indicada en la ilustración.
Adhesivo:
Adhesivo 1344 original de Toyota, Three Bond 1344 o equivalente
|
*a | Lumbrera de entrada de aceite |
|
*b | 3 roscas o más |
 |
Zona de aplicación del adhesivo |
AVISO:
(b) Para instalar el sensor de temperatura y presión del aceite, utilice una llave de cubo profundo de 24 mm.
Torque:
15 N·m {153 kgf·cm, 11 ft·lbf}
AVISO:
No ponga en marcha el motor hasta 1 hora después de la instalación.
(c) Conecte el conector del sensor de temperatura y presión del aceite.
2. COMPRUEBE SI HAY FUGAS DE ACEITE DEL MOTOR
Haga clic aquí
.gif)
3. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2
Haga clic aquí
4. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
5. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
6. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
